ПВ/КВ-антенна и заваливающаяся мачта
При обновлении ПВ/КВ-радиопоста полезно начать с антенной части: где стоит антенна, что происходит при заваливании мачты и какие соединения остаются после замены станции. Для судна с ограничением по высоте это отдельная задача, которую нельзя закрыть одним названием радиоустановки.
NSR NHR-1500 изготовитель описывает как судовую ПВ/КВ-радиоустановку ГМССБ с ЦИВ класса А. Она подходит по реальному назначению для обсуждения такого радиопоста. Антенный состав и соединения конкретного исполнения рассматривают по документации; передающая антенна, приёмная антенна и согласующее устройство не становятся взаимозаменяемыми позициями.
Запросить состав оборудования и работ
Область правил
Раздел 5.3 части VII ПКПС РКО устанавливает требования к антеннам СЧ и ВЧ. По пп. 1.1.1–1.1.3 часть относится к судам внутреннего и смешанного плавания и радиооборудованию для судов с классом РКО, подлежащему его освидетельствованию.
Пункт 1.1.2 отдельно определяет применение правил к проектируемым, строящимся и эксплуатируемым судам и изделиям. Если не указано иное, для находящихся в эксплуатации действуют требования, по которым они построены или изготовлены. Указания администрации учитывают по п. 1.1.5. Поэтому изменение антенной части рассматривают вместе с действующим проектом конкретного судна.
Когда нужны раздельные антенны
Пункт 5.3.1 предусматривает передающую и приёмную антенны, если работа передатчика и приёмника радиоустановки предусмотрена на отдельные антенны. Условие важно: нельзя требовать одинаковую схему от любой станции только потому, что она названа ПВ/КВ.
В заявке укажите исполнение радиоустановки, сохраняемые антенные входы и схему соединений. Если нужны отдельные тракты, их перечисляют раздельно с кабелями и принадлежностями. Фотография передней панели NHR-1500 не определяет этот состав.
По п. 5.3.2 передающая антенна должна обеспечивать настройку передатчика на любую частоту его диапазона и необходимую дальность связи. Приёмная антенна может быть любого типа, удовлетворяющего правилам. Эти положения не означают, что случайная антенна с подходящим разъёмом уже пригодна для предлагаемого комплекта.

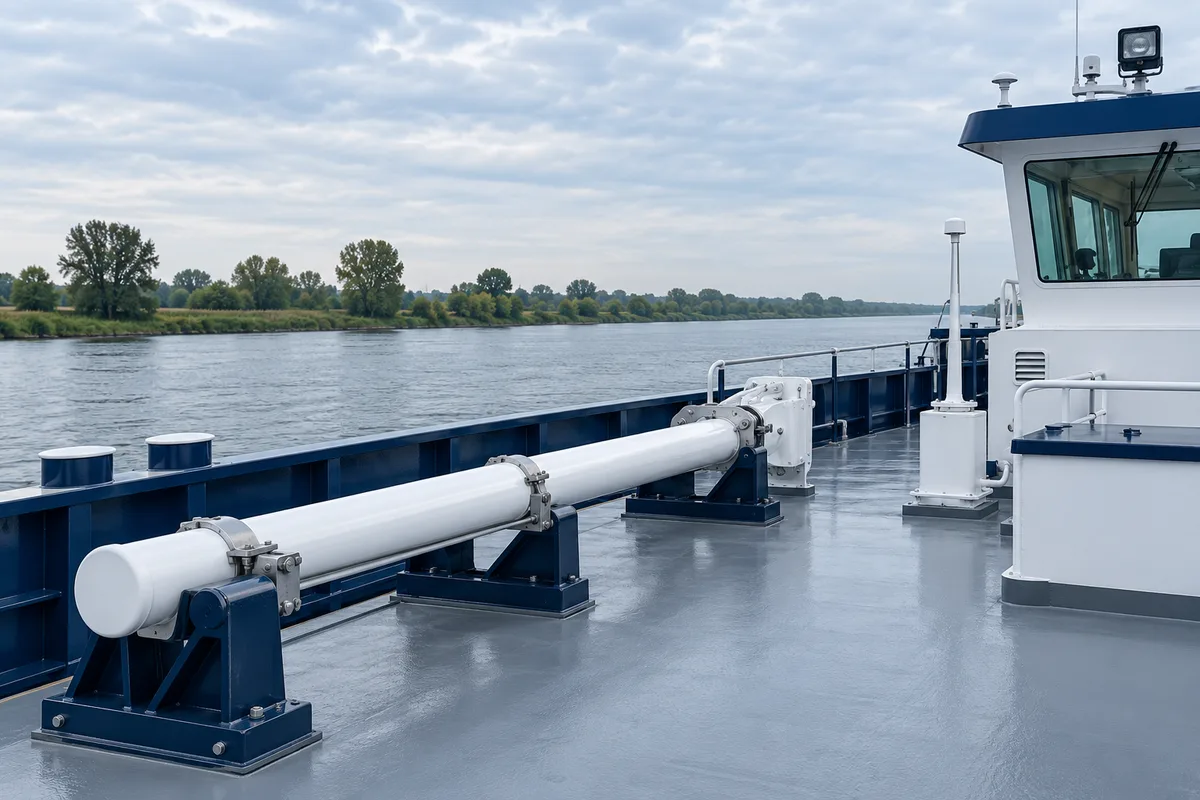

Что меняет заваливание мачты
Вторая часть п. 5.3.1 предусматривает при заваливающихся мачтах дополнительные антенны, не выступающие за габариты судна. Поэтому в исходных данных нужны положения мачты, принятые ограничения по высоте и предусмотренный состав дополнительных антенн.
Покажите на плане, какие антенны расположены на мачте и какие соединения меняют положение вместе с ней. Речь идёт о проекте антенной системы; носимую радиостанцию или произвольный короткий штырь нельзя автоматически объявить заменой предусмотренной дополнительной антенны.
Этот разбор не задаёт порядок прохода под сооружениями или переключения радиопоста. Такие действия выполняют по судовым процедурам и документации оборудования.
Крепление и согласующее устройство
По п. 5.3.3 крепление антенны или постамента должно выдерживать раскачивание и вибрацию. Для проволочных лучевых антенн п. 5.3.4 предусматривает защиту от обрыва слабым звеном.
Пункт 5.3.5 рассматривает штыревые антенны: вертикальное, насколько возможно, положение и возвышенное место с расстоянием не менее 1 м от токопроводящих конструкций с учётом радиуса раскачивания. Это условие нельзя оценить по расстоянию только до неподвижного основания.
Пункты 5.3.6 и 5.3.8 относятся к проводу между антенной и согласующим устройством, его положению и защите от случайного прикосновения. Согласующее устройство размещают снаружи как можно ближе к антенне. Пункт 5.3.7 отдельно нормирует сопротивление изоляции передающей антенны; внешний вид крепления не подтверждает результаты такой проверки.
Запрос на обновление радиопоста
Для предложения по NHR-1500 приложите проект, перечень сохраняемых антенн и согласующих устройств, общий вид мачты и положения её заваливания. Обозначьте ограничения по высоте, пути кабелей и необходимые работы.
Кнопка запроса откроет письмо в почтовой программе. Там можно добавить планы, фотографии и контакты, чтобы состав поставки был связан с реальной антенной системой судна.
Источники
- РКО: новая глава VII ПКПС, приказ № 29-п от 31.03.2026: пп. 1.1.1–1.1.6 и полный раздел 5.3.
- NSR NHR-1500: описание изготовителя.
- NHR-1500 в каталоге RiverMarine.
Нормативная основа проверена 2026-10-26: при подготовке также прочитано извещение РКО № 70-п от 13.07.2026, действующее с 16.07.2026. Применимость редакции к судну рассматривается в указанной выше области правил.
