Антенна ГНСС: высота не решает всё
При замене приёмника ГНСС нередко предлагают оставить прежнюю антенну и самое высокое доступное место. Для судовой установки важно рассмотреть также соседние передающие антенны, металлические конструкции, вибрацию и направление излучения РЛС.
NSR NGR-3000 изготовитель описывает как навигационный приёмоиндикатор ГНСС с отдельным антенным блоком. Модель имеет реальное судовое назначение. Конкретную антенну, её исполнение и кабель указывают в составе комплекта; они не определяются одной фотографией дисплея NGR-3000.
Запросить состав оборудования и работ
Область части V и документация изготовителя
По п. 1.1.1 части V Правил РС её требования относятся к самоходным судам, не совершающим международные рейсы, и предназначенному для них навигационному оборудованию. Пункт 1.1.2 рассматривает специально спроектированное жёстко сочленённое соединение толкающего и толкаемого судов как единое судно. По п. 1.1.3 при расхождении дополнительных указаний администрации флага с требованиями Правил применяют указания администрации.
Пункт 4.1.1 определяет выбор места антенн с учётом разделов 4.2–4.5 и приложений 6–7, если иное не предусмотрено технической документацией изготовителя. Эта оговорка участвует в рассмотрении конкретной установки. Числа из правил нельзя превращать в универсальную схему без документов выбранного оборудования.
Металлические конструкции и передающие антенны
По п. 4.4.1 антенны приёмоиндикаторов систем радионавигации не устанавливают ниже габаритных металлических судовых конструкций. От любых передающих антенн предусмотрено удаление по крайней мере на 3 м.
Для запроса нужен общий вид места с окружающими конструкциями и всеми передающими антеннами. Фотография одного крепления не показывает эту обстановку. Если после первоначального монтажа появилась новая антенна или надстройка, изменения отражают на плане.
Указанное расстояние относится к определённому условию размещения. По картинке без масштаба нельзя подтвердить его выполнение, а наличие приёма на стоянке не описывает весь рассмотренный набор требований.
Почему топ мачты не является общим ответом
Пункт 4.4.2 не допускает установку на топах мачт, в местах сильной вибрации, под палубными конструкциями и такелажем, а также возле нагрева или дыма. Поэтому задача состоит в выборе подходящего места по совокупности условий, а не в поиске максимальной отметки высоты.
По п. 4.4.3 для антенны приёмоиндикатора спутниковой навигации выбирают место с беспрепятственным слежением за спутниковой группировкой и по крайней мере на 1 м выше горизонтальных поверхностей судовых конструкций.
В исходных данных обозначьте эти поверхности, такелаж, источники вибрации, нагрева и дыма. Одной высоты основания относительно палубы может быть недостаточно для понимания окружающей геометрии.
Отдельно отметить РЛС
Пункт 4.4.4 запрещает размещение антенны приёмоиндикатора в направлении главного лепестка диаграммы направленности антенны РЛС. Для рассмотрения полезно показать расположение сканера и сведения о его установке вместе с местом приёмной антенны.

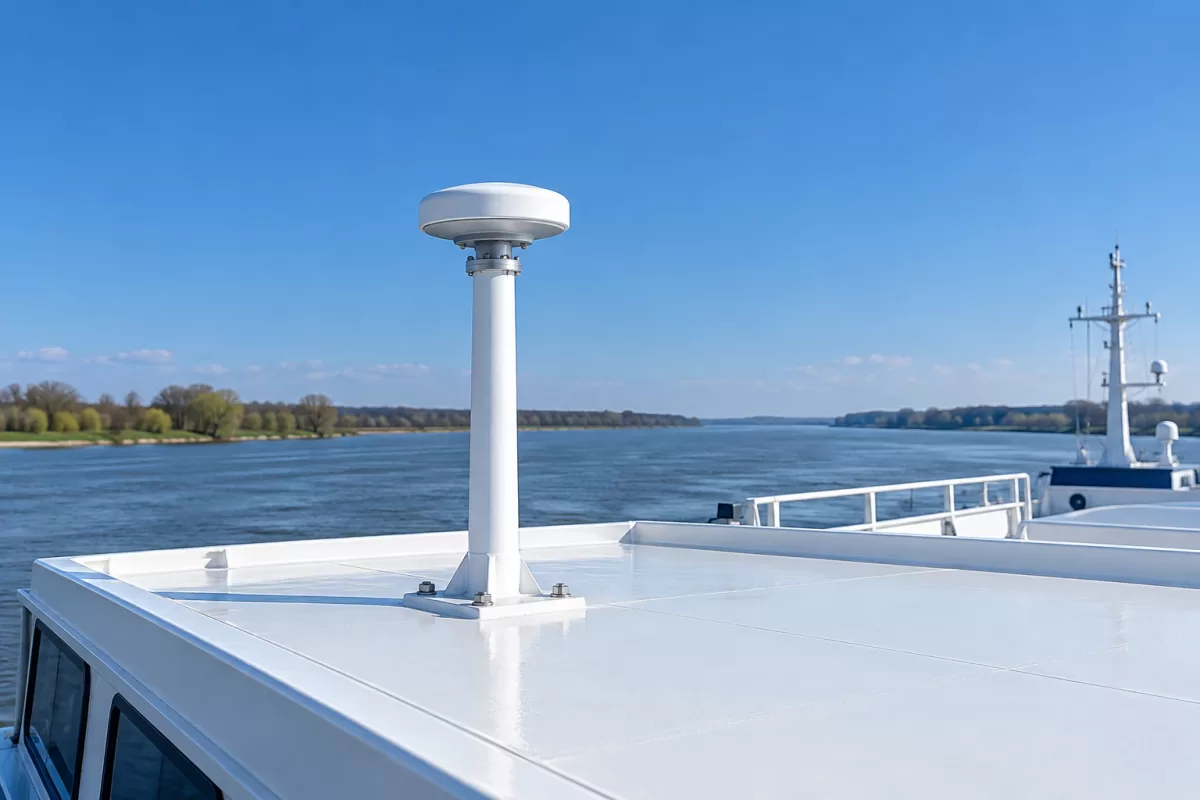

Это не сводится к произвольному расстоянию до ближайшего корпуса радара. Учитываются размещение антенного устройства РЛС и относящиеся к нему документы. Иллюстрация статьи не устанавливает направление излучения реального сканера и не подтверждает пригодность показанного места.
Что указать для NGR-3000
Для предложения по NGR-3000 назовите модели сохраняемого приёмника и антенны, обозначение кабеля и его путь. Приложите план или общий вид места, перечень передающих антенн и данные об установленной РЛС.
Укажите, меняется ли только приёмоиндикатор или также антенна, крепление и линия. Кнопка откроет письмо в почтовой программе, где можно добавить документы и контакты. Предложение будет связано с конкретным судовым комплектом и выбранным местом.
Источники
- РС: часть V «Навигационное оборудование», версия 01.01.2026: пп. 1.1.1–1.1.3, полный п. 4.1.1 и полный раздел 4.4.
- NSR NGR-1000/NGR-3000: описание изготовителя.
- NGR-3000 в каталоге RiverMarine.
