Эхолот: место датчика и помехи
При замене навигационного эхолота полезно сохранить сведения о месте излучателя, а не только его маркировку. Вибрация, выход поверхности датчика из воды при качке и соседние источники помех относятся к установке всего узла. Новый дисплей сам по себе эти условия не меняет.
NSR NED-3010 изготовитель описывает как судовой навигационный эхолот с отдельным преобразователем и блоком отображения. Это реальная роль модели. Возможность сохранить существующий датчик, кабель или танк устанавливают для конкретных обозначений и исполнения по документации.
Запросить состав оборудования и работ
Какие правила рассматриваются
Раздел 3.4.4 части V Правил РС относится к размещению эхолота. По п. 1.1.1 часть охватывает самоходные суда, не совершающие международные рейсы, и навигационное оборудование для них. Пункт 1.1.2 отдельно рассматривает специально спроектированное жёстко сочленённое соединение толкающего и толкаемого судов как единое судно. По п. 1.1.3 при расхождении дополнительных указаний администрации флага с требованиями Правил применяют указания администрации.
Поэтому применимость рассматривают вместе с документами конкретного судна. Само наличие морского прибора в каталоге не переносит один монтажный вариант на любой корпус и район эксплуатации.
Датчик должен оставаться в воде
По п. 3.4.4.1 указатель глубин устанавливается в рулевой рубке. Для датчиков п. 3.4.4.2 предусматривает места наименьшей вибрации на днище и удаление от бортов и оконечностей, исключающее обнажение при качке.
Для предложения полезно передать план существующего узла и сведения о его положении на корпусе. Фотография дисплея не показывает положение датчика относительно борта или оконечности. Если после изменения загрузки либо ремонта условия установки требуют рассмотрения, это отмечают в запросе.
Что находится рядом с излучателем
Пункт 3.4.4.3 рассматривает соседние ультразвуковые излучающие устройства, работающие одновременно с эхолотом, а также выступающие части корпуса, приёмные и отливные отверстия и другие возможные источники помех.
Поэтому перечень исходных данных должен включать соседнее оборудование и элементы корпуса. Новый излучатель в прежнем отверстии не следует считать автоматически проверенным решением только по совпадению размера. Причину нестабильных показаний устанавливают в рамках предусмотренного осмотра и проверок, не по одной картинке экрана.
Монтажный вариант определяет следующие условия
По пп. 3.4.4.4–.6 предусматриваются меры против коррозии корпуса, допускается стационарная установка датчика или установка в клинкете, а клинкеты размещают в шахте эхолота.
Пункт 3.4.4.7 содержит специальный случай помещений нефтяных танкеров. Для указанных коффердамов, отсеков и туннелей нужны газонепроницаемая корпусная выгородка, газонепроницаемые стальные трубы для кабелей и конструкция датчика, не требующая обслуживания. Это не общее разрешение поставить любое исполнение NED-3010 в любое такое помещение.
При установке в прорези днища пп. 3.4.4.8–.9 рассматривают положение излучающей поверхности, обтекатели при невозможности горизонтальной установки и при необходимости дополнительное крепление обшивки. Для специального танка без прорези п. 3.4.4.10 требует жидкость с акустическими свойствами, близкими к морской воде.

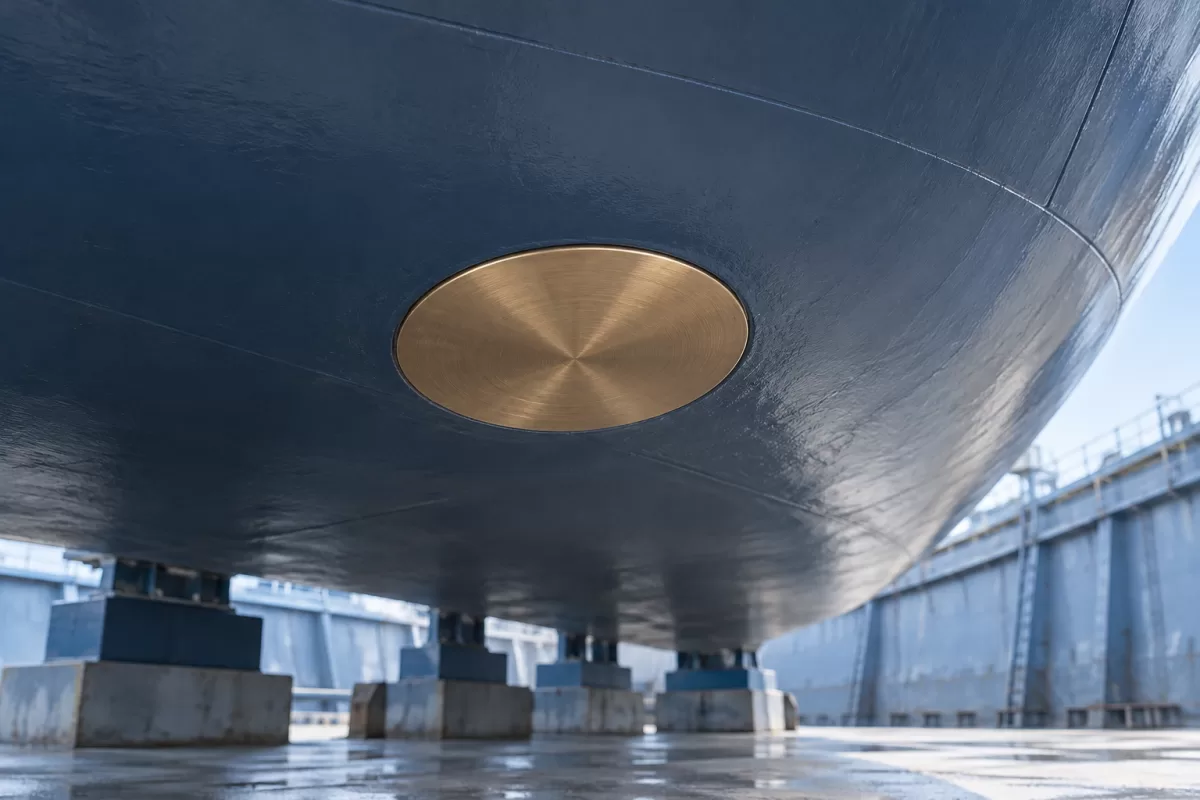

Пункт 3.4.4.11 предусматривает испытание специальных танков на непроницаемость по указанной в правиле отсылке. Пункт .12 запрещает закрашивать излучающую поверхность и подвергать её ударам или жёсткому трению. Эти условия учитывают при обсуждении работ; статья не задаёт самостоятельную процедуру переделки или очистки датчика.
Запрос на замену NED-3010
Для предложения по NED-3010 приложите обозначения дисплея, датчика, кабеля и монтажных частей, план места и сведения о соседних устройствах. Раздельно перечислите сохраняемые компоненты, новые позиции и необходимые работы.
Кнопка запроса откроет почтовую программу. Там можно дополнить письмо документами судна, фотографиями и контактами, чтобы состав замены относился к действительному узлу эхолота.
Источники
- РС: часть V «Навигационное оборудование», версия 01.01.2026: пп. 1.1.1–1.1.3 и полный раздел 3.4.4.
- NSR NED-3010: описание изготовителя.
- NED-3010 в каталоге RiverMarine.
Страница подготовлена 2026-10-26. Нормативная основа и область применимости указаны в разборе.
