АИС: какие блоки оставить возле вахты
При обновлении АИС полезно разделить оборудование, которым пользуется вахтенный, и блоки, не требующие оперативного управления. Возможность убрать часть аппаратуры с пульта не означает, что экран и органы управления можно разместить в любом свободном шкафу.
NSR NSI-1000 изготовитель описывает как судовую АИС класса А. В официальном перечне различаются приёмопередатчик и блок MKD. При замене нужно назвать оба компонента и сохраняемые соединения, а не ограничиваться внешним видом дисплея.
Запросить состав оборудования и работ
Область требований РС
Раздел 3.4.9 части V Правил по оборудованию морских судов РС относится к размещению универсальной АИС. По п. 1.1.1 часть распространяется на самоходные суда без международных рейсов и предназначенное для них навигационное оборудование.
Пункт 1.1.2 рассматривает специально спроектированное жёстко сочленённое соединение толкающего и толкаемого судов как единое судно. По п. 1.1.3 при расхождении дополнительных указаний администрации флага с требованиями Правил применяют указания администрации. Поэтому компоновку связывают с документами конкретного судна.
Индикатор и управление должны быть удобны

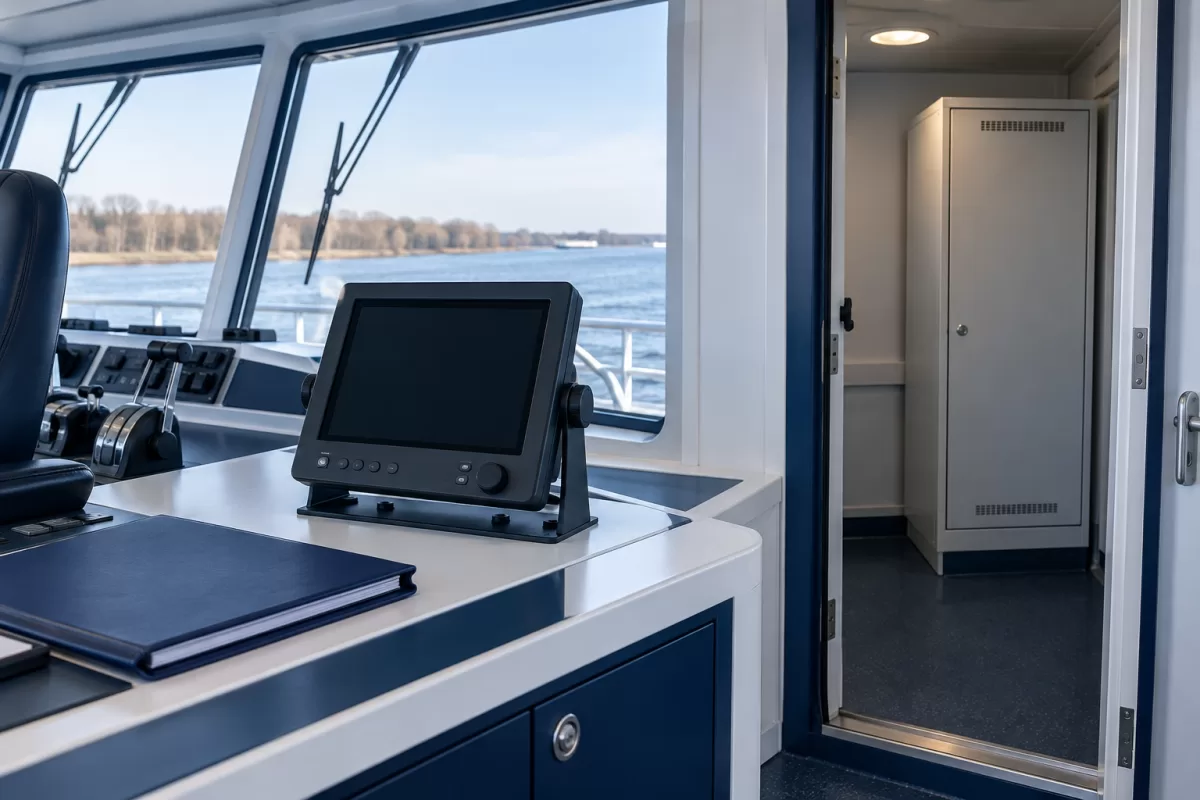

По п. 3.4.9.1 аппаратуру АИС устанавливают в рулевой рубке так, чтобы было удобно пользоваться индикатором и органами управления. Для предложения полезен общий вид рабочего места и планируемое положение экрана, включая ограничения по доступу.
Размещение в действующем посту рассматривают с остальной аппаратурой и необходимыми действиями вахты. Наличие свободного места по габаритам не описывает, насколько удобно читать данные и пользоваться управлением.
В запросе укажите, какие части NSI-1000 покупаются заново, что сохраняется и где предполагается разместить MKD. Прежний блок отображения не считают применимым ко всем версиям приёмопередатчика по одному обозначению серии.
Какие блоки допускается вынести
Пункт 3.4.9.2 допускает устанавливать в аппаратной или специальной выгородке возле рулевой рубки отдельные блоки АИС, не требующие оперативного управления.
Условие относится к назначению конкретного блока. В проекте нужно обозначить его функцию, место и соединения с рабочим постом. Если часть оборудования требует действий вахты, её нельзя автоматически отнести к этой группе только ради освобождения поверхности пульта.
Также учитывают обслуживание и применимую монтажную документацию. Фотография закрытого шкафа не определяет доступ к установленному внутри устройству и не подтверждает весь состав соединений.
Не потерять сигнал о неисправности
По п. 3.4.9.3 выходные контакты реле, активируемого при обнаружении неисправности АИС, подключают к устройству звуковой сигнализации. В правиле названы варианты: встроенный громкоговоритель, отдельное звуковое устройство или расположенная на мостике система аварийно-предупредительной сигнализации.
Для сохраняемой системы укажите, какой вариант принят и какие соединения остаются. Указанный в брошюре интерфейс BAM сам по себе не подтверждает, что требуемый звуковой тракт конкретного судна уже выполнен и проверен.
Полный раздел также содержит п. 3.4.9.4 о разъёме возле рабочего места лоцмана. В перечне изготовителя NSI-1000 узел NPP100 выделен как опция. Это сведения о комплектации изделия; они не отменяют применимое требование к оснащению судового поста. Если узел нужен, его включают в ведомость и подтверждают состав подключения.
Данные для предложения
Для подбора NSI-1000 приложите план размещения MKD и остальных блоков, их маркировки и действующую схему. Раздельно укажите рабочий доступ, звуковую сигнализацию, лоцманское подключение и необходимые работы.
Кнопка откроет почтовую программу, где можно дополнить письмо количеством, приложениями и контактами. Предложение должно описывать весь согласованный пост, сохраняя связь между функцией блока и его местом.
Источники
- РС: часть V «Навигационное оборудование», версия 01.01.2026: пп. 1.1.1–1.1.3 и полный раздел 3.4.9.
- NSR NSI-1000: официальная брошюра V16.0.
- NSI-1000 в каталоге RiverMarine.
Страница подготовлена 2026-10-26. Нормативная основа и область применимости указаны в разборе.
