Инспекционный соединительный конвейер RU-400 длиной 0,6 м

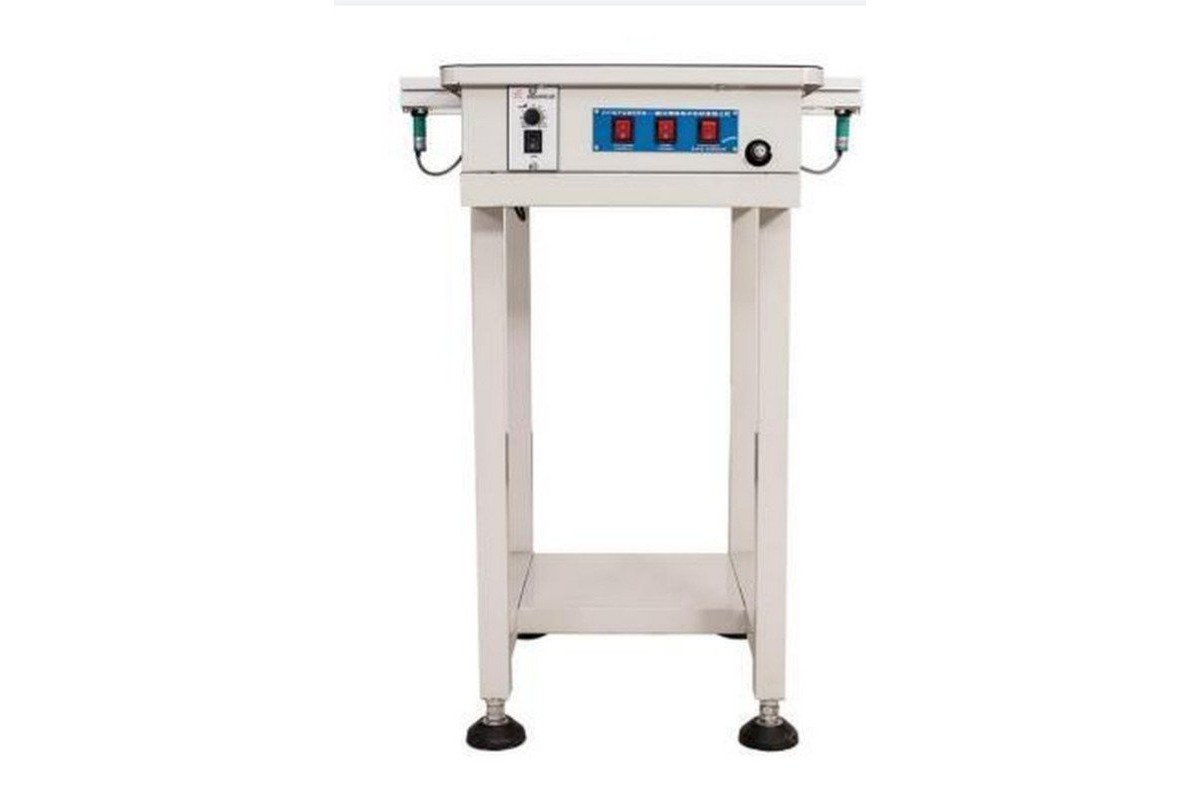

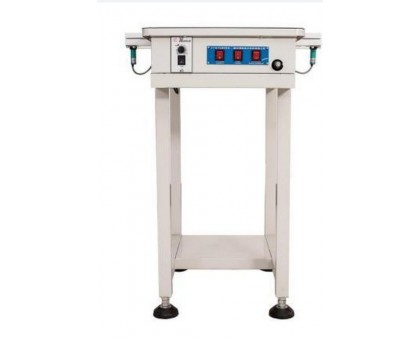

Инспекционный соединительный конвейер RU-400 длиной 0,6 м: оборудование для сборки и контроля электронных узлов. River Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-400 — короткая межоперационная секция конвейера. Каждая машина линии имеет собственную длину и не всегда стыкуется с соседней вплотную: между принтером и установщиком, между установщиком и печью нужны переходные участки. Эту роль и выполняет RU-400 — конвейер длиной 0,6 м, который передаёт плату дальше по линии и одновременно служит буфером и рабочей позицией визуального контроля между операциями.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Лента антистатическая, из ПВХ; механизм регулировки ширины направляющих позволяет настроить конвейер под фактический формат платы. Датчик отслеживает прохождение изделия, привод ленты обеспечивает плавное движение в диапазоне 0,5-400 мм/мин. Подключение к соседним машинам ведётся по стандарту SMEMA на сигнальном уровне.
Высота конвейера 900 мм соответствует высоте передачи остального оборудования линии. Питание — обычная сеть 220 В при потреблении 100 Вт. В типовой комплектной линии с установщиком RU-F660 таких конвейеров ставится два: между принтером и установщиком и между установщиком и печью оплавления.
Ключевые особенности
- Длина 0,6 м; в серии доступны исполнения 1 м и 1,5 м
- Антистатическая ПВХ-лента
- Интерфейс SMEMA (сигнальный уровень)
- Механизм регулировки ширины направляющих
- Датчик прохождения платы
- Скорость конвейера 0,5-400 мм/мин
- Высота конвейера 900 мм, согласована с линией
- Питание 220 В, потребление 100 Вт, сжатый воздух не требуется
Применение
Соединение машин в SMT-линии, буферный участок и рабочая позиция визуального контроля между технологическими операциями. Штатная позиция типовой комплектной линии с установщиком RU-F660 — две единицы на линию.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | инспекционный соединительный конвейер |
| Длина направляющих | 0,6 м (в серии доступны 1 м и 1,5 м; возможна индивидуальная длина) |
| Питание | однофазное 220 В, 50/60 Гц, 100 Вт |
| Высота конвейера | 900 ± 20 мм по коммерческому предложению; 900 ± 200 мм по каталогу |
| Тип конвейерной ленты | антистатическая ПВХ-лента |
| Тип передачи | антистатический круглый ремень (по коммерческому предложению) |
| Тип подключения | интерфейс SMEMA, сигнальный уровень |
| Скорость конвейера | 0,5-400 мм/мин |
| Регулировка ширины направляющих | механизм регулировки ширины |
| Датчик | контроль прохождения платы |
| Требования к сжатому воздуху | не требуется |
| Габариты (Д x Ш x В) | 600 x 700 x 900 мм |
| Назначение | соединение между SMT-линией и производственной линией; буферный участок и позиция визуального контроля |
Как подготовить запрос
План размещения и перечень инженерных подключений с ответственными за подготовку. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
