RU-400: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-400 это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-400
Соединительный RU-400 выбирают не только по длине зазора. Для участка важны согласованные сигналы передачи платы и поведение при занятом выходе.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | инспекционный соединительный конвейер |
|---|---|
| Длина направляющих | 0,6 м (в серии доступны 1 м и 1,5 м; возможна индивидуальная длина) |
| Питание | однофазное 220 В, 50/60 Гц, 100 Вт |
| Высота конвейера | 900 ± 20 мм по коммерческому предложению; 900 ± 200 мм по каталогу |
| Тип конвейерной ленты | антистатическая ПВХ-лента |
| Тип передачи | антистатический круглый ремень (по коммерческому предложению) |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Согласовать механический стык и карту сигналов.
- Отдельно перечислить нужные данные сверх сигналов готовности.
- Проверить паузу следующей машины и штатное продолжение.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы

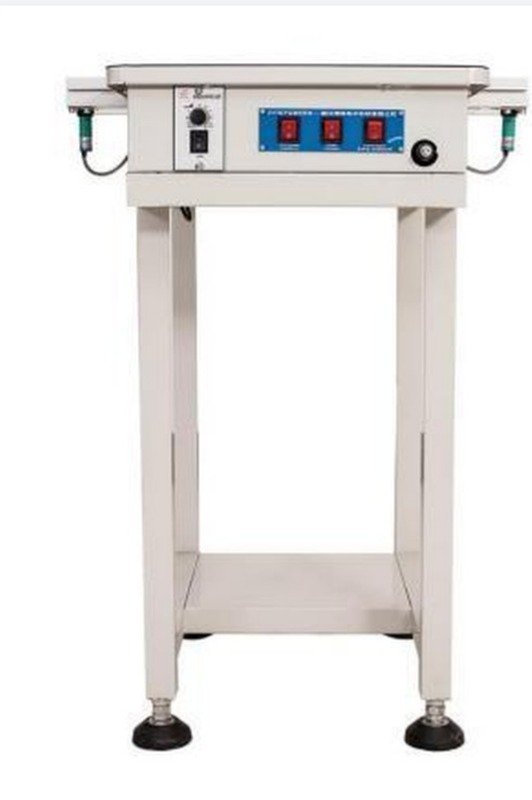

Характеристики и состав RU-400
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
