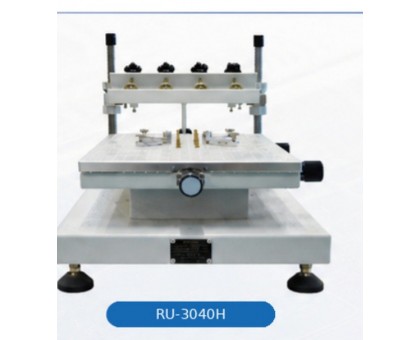

Ручной прецизионный принтер паяльной пасты RU-3040H
Ручной прецизионный принтер паяльной пасты RU-3040H: оборудование для сборки и контроля электронных узлов. River Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

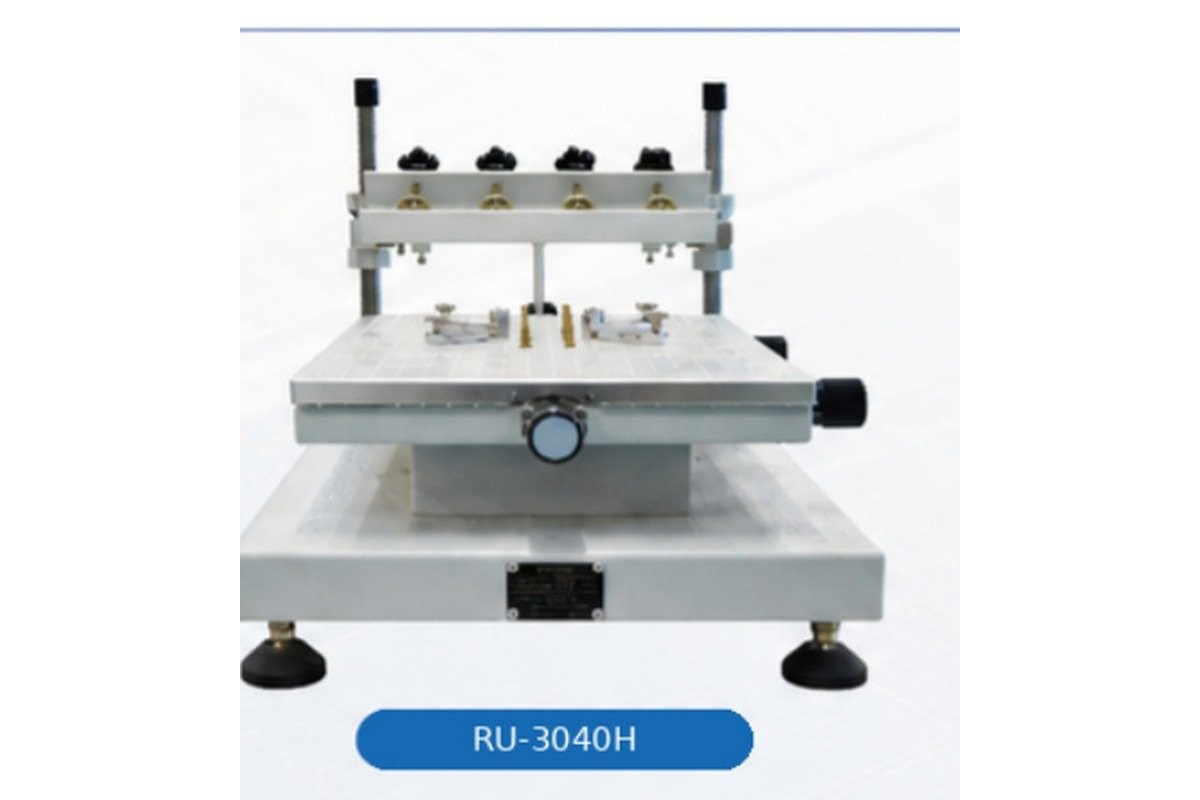

RU-3040H — ручной прецизионный принтер паяльной пасты для опытных участков, лабораторий и мелких серий. Печать выполняет оператор, но качество отпечатка обеспечивает механика: жёсткая рабочая платформа 300 x 400 мм, фиксация трафарета ручками с обеих сторон, регулировочная ручка точной подстройки и позиционирование по опорным отверстиям и базовым меткам платы. Повторяемость нанесения удерживается в пределах ±0,01 мм.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Максимальная площадь печати составляет 250 x 400 мм, максимальный размер рамки трафарета — 370 x 470 мм, что покрывает типовые трафареты, используемые с полуавтоматическими и автоматическими принтерами той же линейки. Регулировка положения печатающей головки по высоте — 10 мм, высота печати 190 мм. Толщина трафарета допускается от нулевой до 80 мм по посадочному месту.
Машина занимает 540 x 380 мм на столе и весит 20 кг, ей не нужны ни сжатый воздух, ни выделенное питание. Для участка, который только переходит с шприцевого нанесения на трафаретное, это самый дешёвый способ получить повторяемый отпечаток и корректно отработать трафарет перед покупкой автоматического принтера.
Ключевые особенности
- Рабочая платформа 300 x 400 мм, площадь печати до 250 x 400 мм
- Повторяемость ±0,01 мм
- Позиционирование по опорным отверстиям и базовым меткам
- Максимальный размер рамки трафарета 370 x 470 мм
- Регулировка печатающей головки 10 мм, высота печати 190 мм
- Ручки фиксации трафарета и регулировочная ручка точной подстройки
- Не требует сжатого воздуха и выделенной силовой линии
- Компактный корпус 540 x 380 x 390 мм, масса 20 кг
Применение
Опытное производство, лаборатории, ремонтные и монтажные участки, мелкие серии и отработка трафаретов перед запуском на автоматическом принтере. Рабочий вариант первой машины трафаретной печати при переходе с ручного нанесения пасты.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | ручной прецизионный трафаретный принтер паяльной пасты |
| Размер рабочей платформы | 300 x 400 мм |
| Максимальный размер печати | 250 x 400 мм |
| Максимальный размер рамки трафарета | 370 x 470 мм |
| Скорость печати | ручное управление |
| Точность регулировки печатающей головки | 10 мм |
| Высота печати | 190 мм |
| Повторяемость | ±0,01 мм |
| Способ позиционирования | опорные отверстия по базовым меткам |
| Толщина трафарета | 0-80 мм |
| Габаритные размеры | 540 x 380 x 390 мм |
| Масса | 20 кг |
Как подготовить запрос
План размещения и перечень инженерных подключений с ответственными за подготовку. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
