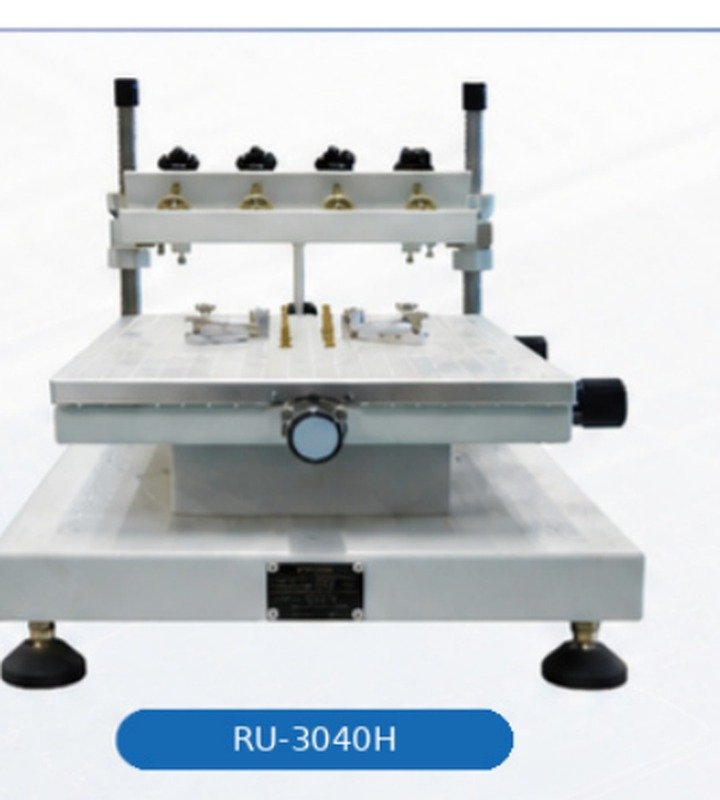

RU-3040H: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-3040H это означает проверить ракель, трафарет, опору и повторное базирование.
Запросить предложение: RU-3040H
Что учитывать для RU-3040H
Ручной RU-3040H полезно принимать на повторном снятии и установке одной и той же платы. Для опытного участка важна воспроизводимость базирования после вмешательства оператора, а не только один удачный отпечаток.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | ручной прецизионный трафаретный принтер паяльной пасты |
|---|---|
| Размер рабочей платформы | 300 x 400 мм |
| Максимальный размер печати | 250 x 400 мм |
| Максимальный размер рамки трафарета | 370 x 470 мм |
| Скорость печати | ручное управление |
| Точность регулировки печатающей головки | 10 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Сопоставить платформу, печатную область и рамку трафарета.
- Определить штифты, поддержку и свободные зоны платы.
- Проверить повторную установку и контроль совмещения.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-3040H
Карточка и документы
Характеристики и состав RU-3040H
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
