FSV-85 - гидролокатор кругового обзора
FSV-85 представляет собой многолучевой гидролокатор кругового обзора для обнаружения косяков рыбы и отображения информации на цветном мониторе, подключаемом по выбору пользователя.
Основные возможности и преимущества FSV-85:
90-градусный сектор обнаружения в вертикальной плоскости благодаря цилиндрическому и сферическому вибратору
Поиск косяков рыбы в горизонтальном (по расстоянию) и вертикальном (по глубине) направлениях с функцией вертикального или полукругового сканирования
Функциональные клавиши для прямого доступа к требуемым пунктам меню
Режим отображения на двух дисплеях
Пользовательские программы для настройки оборудования одним нажатием клавиш
Управление работой через систему меню
Отображение распределения эхосигнала по мощности в пределах метки оценки с помощью гистограмм рыб
Разнообразные метки и текстовая рыболовная и навигационная информация для интуитивно-удобного управления
Сохранение и воспроизведение изображения и настроек
Функция звукового оповещения при мониторинге эхосигналов в выбранной пользователем области с выводом звука через громкоговоритель (опция)
Метка для оценки скорости рыбы
Функция оценки рыбы для сравнения объемов двух косяков
Метка курса трала для отображения вероятного сноса трала под действием течения
Компенсация бортовой и килевой качки для получения стабильного изображения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Метод сканирования: Полностью цифровое формирование луча
Дальность : 3200м
Частота 71 -84 кГц
Аудиопоиск: по выбору: 30°, 60°, 90°, 180°, 330°
Аудиовыход: Аудиотерминал (требуется громкоговоритель с усилителем)
Передатчик: ШИМ полумост
Прием: Усилитель‐накопитель, полностью цифровое формирование луча
Диапазон сканирования в вертикальной плоскости 0° … 90° (вниз)Угол наклона -5° … 90° (вниз)

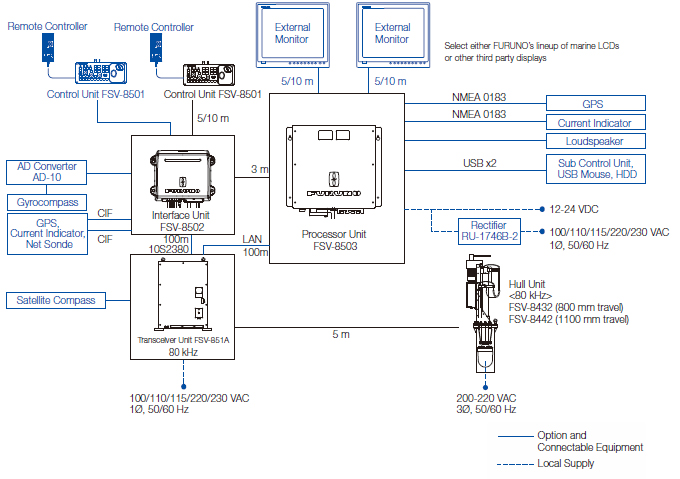

СХЕМА ПОДКЛЮЧЕНИЯ
(нажмите для увеличения)
