RU-500: RGB-кольцо, контроллер тока и комплект замены подсветки
RU-500 в каталоге River Marine
В AOI RU-500 источник света и устройство управления им названы отдельными позициями оптической системы. Для ремонта это означает необходимость различать RGB-кольцо, контроллер постоянного тока и соединения между ними. Заказ цветной камеры не включает автоматически эти части, а название всей AOI не служит артикулом запасного осветителя.
Что действительно известно о световом узле
Собственная карточка River Marine и исходный каталожный разворот 33/34 описывают многоугольный кольцевой RGB-светодиодный источник света. Система управления названа цифровым регулируемым контроллером постоянного тока. Коммерческий лист 13 отдельно подтверждает RGB LED и цифровой стабилизатор тока. Так подтверждается функциональный состав узла, но не конкретная модель его платы или светодиодов.
Кольцевой источник освещает область, изображение которой получает камера. Это другая запасная позиция, нежели сама CCD-камера или объектив. Сведения об освещении также не устанавливают наличие проектора структурированного света. Нельзя переносить сюда конструкцию другого оборудования только потому, что обе системы используются для контроля печатных плат.
Кольцо, драйвер и кабель описывают раздельно
Для светового кольца нужны фактическая маркировка, фотографии установки, доступные габариты и крепления. Для контроллера — обозначение платы или модуля, применимая схема и сведения о подключении. Если поставляется согласованная сборка, перечислите входящие в неё позиции. Если сохраняется прежний контроллер, это нужно отметить прямо, а не предполагать совместимость любого RGB-кольца.
Исходные листы не сообщают число независимых каналов, ток каждого канала, напряжение светодиодных цепей или тип соединителя. Они не задают распиновку, способ адресации и программный интерфейс контроллера. Поэтому составление кабеля по цвету жил или выбор драйвера по внешнему сходству корпуса не имеют здесь документального основания. Нужна информация установленного исполнения.
Не перепутать строки таблицы с паспортом подсветки
Общее питание AC220 В и мощность 600 Вт относятся к AOI. Эти значения не определяют питание отдельного кольца или номинал его драйвера. Подключение запасного светового модуля согласуют по его документации, а не по строке сетевого питания машины.
Упомянутые рядом 0201 и 0402 связаны с компонентами, которые контролирует AOI. Это не доказанные типоразмеры установленных светодиодов. Время обработки изображения, области или объекта также нельзя объявлять частотой ШИМ, временем переключения RGB-канала или требованием к драйверу. Спецификация не публикует таких электрических параметров осветителя.
Почему после замены проверяют изображение
RU-500 использует сравнение изображений по цвету, оттенку, форме и контуру. Поэтому в запрос на замену полезно включить исходные изображения контрольной платы и сведения о применяемой программе. Видимый свет от нового кольца ещё не подтверждает восстановление согласованных условий наблюдения.
Для приёмки определите контрольное изделие, сохраняемые настройки и порядок сравнения изображений до и после работ. Если меняются одновременно камера, оптика и свет, их состав и проверку нужно описать совместно. Допуски, методику и требуемый результат согласуют для фактической системы; в исходном листе нет универсального численного критерия для любого запасного кольца.
Что включить в запрос комплекта
Передайте модель и серийный номер AOI, фотографии кольца, контроллера, креплений и соединителей. Укажите, что требуется заменить, а что сохраняется, приложите доступную ведомость и документы. Отдельно запросите обозначения предлагаемого светового модуля, драйвера и кабелей, их применимость и состав необходимых работ.

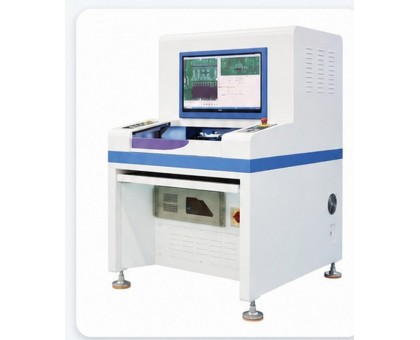

Упоминание компонентов ROHS в коммерческом листе не подтверждает любые свойства произвольно выбранного запасного узла. Документы, состояние, комплектность, наличие и срок отдельной сборки уточняют в предложении. Каталожное изображение показывает AOI целиком: маркировка внутреннего кольца на нём не читается, и фото не доказывает наличие этого кольца на складе.
