NND-200: буфер с резервными входами и состав электронной сборки
NND-200 в каталоге River Marine
NND-200 указан отдельным размножителем NMEA среди принадлежностей NGR-3000 в каталоге River Marine. При замене такого блока важно сохранить не только число выходов, но и распределение источников, приоритеты резервирования и режим двух внутренних буферов. Поставка приёмника ГНСС и поставка этой электронной сборки должны быть разделены в ведомости.
Два буфера внутри одного блока
Заводская брошюра и инструкция NND-200 V2.0 описывают четыре входа и восемь выходов. Устройство содержит две группы: каждая имеет два входа и четыре выхода. Для первой группы в таблице указаны входы RXA1/RXB1 и RXA2/RXB2, для второй — RXA5/RXB5 и RXA6/RXB6. Выходы также разделены на группы 1–4 и 5–8.
Такая структура отличается от NND-100, который распределяет один вход на четыре выхода. Поэтому новый блок нельзя выбирать простой заменой цифры в названии. Если существующая схема использует резервный источник и определённую группу потребителей, в предложении нужно воспроизвести именно эти связи.
Режим соединения групп меняет назначение замены
| Режим инструкции | Структура | Что зафиксировать для замены |
|---|---|---|
| Mode 0 | Объединённые буферы, до четырёх входов на восемь выходов | Источники и их последовательность выбора |
| Mode 1 | Две отдельные группы по два входа и четыре выхода | Потребители и резерв каждого буфера отдельно |
В инструкции Mode 0 назван значением по умолчанию. Для примера с резервными ГНСС-источниками сначала используется первый доступный по установленному порядку вход. В двухгрупповом режиме могут отдельно распределяться данные ГНСС и курса. Эти примеры не означают, что в любой схеме следует объединять разнородные источники или менять существующий режим.
Доступность входных данных не равнозначна подтверждению точности координат. Источник не устанавливает универсального контроля достоверности навигационного решения и не приводит гарантированное время переключения для любой подключённой аппаратуры. Эти свойства нельзя приписывать запасному блоку по одному слову «резервирование».
Электрическая и конфигурационная часть комплекта
Для NND-200 приведены RS485/RS422, питание DC24 В и ток 300 мА. Диапазон скорости обмена — 4800–38400 бит/с, исходная настройка — 4800. Инструкция содержит отдельные селекторы скорости двух буферов. При замене сохраните документированную конфигурацию и требования подключённых приборов; наличие нескольких скоростей не доказывает произвольное преобразование протоколов.

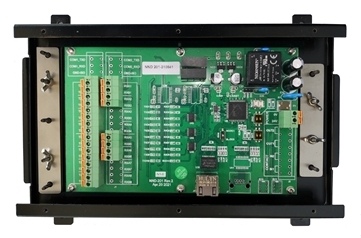

Оригинальная фотография показывает плату в основании, клеммные соединения и элементы управления. Она не устанавливает артикулы внутренних микросхем или право подбирать любую плату с похожими клеммами. В спецификации поставки нужно назвать полную сборку, сохраняемый корпус, кабели, крепёж и документы. Если требуется отдельная плата, её обозначение должен подтвердить поставщик для фактического исполнения.
В описании названа оптическая развязка. Без отдельного паспорта нельзя назначать ей испытательное напряжение или считать весь судовой тракт защищённым от любого импульса. Параметры устройства не отменяют проектных требований к соединениям и питанию подключаемой аппаратуры.
Проверка согласованной схемы после замены
Составьте таблицу «источник — вход — буфер — выход — потребитель». Включите обозначения приборов, используемые сообщения и скорость обмена. Для резервной пары отдельно зафиксируйте ожидаемое поведение при отсутствии основного потока и при его восстановлении. Метод и критерии проверки согласуют для существующей системы, не подменяя их одним наблюдением светодиодов.
В запрос приложите маркировку старого блока, фотографии клемм и положений переключателей, действующую схему и нужное количество. Попросите подтвердить исполнение, состав сборки и применимую инструкцию. Каталожная принадлежность NND-200 к NGR-3000 не означает его включение в стандартный комплект или наличие отдельной платы на складе. Наличие, цену, срок и необходимые работы согласуют для выбранной ведомости.
