NHS-200: трубка в сборе, звуковые цепи и соединитель
NHS-200 в каталоге River Marine
NHS-200 в каталоге River Marine представлена отдельной трубкой для судового радиооборудования. Для её замены важны одновременно микрофонная часть, телефонный капсюль, питание и соединение с конкретной радиостанцией. Заказ одной трубки отличается от покупки комплекта второго рабочего места: держатель, необходимые соединительные части и другие принадлежности нужно перечислить в предложении отдельно.
Характеристики двух звуковых цепей
На заводской странице NHS-200 указаны импеданс микрофонной цепи MIC 600 Ω и импеданс телефонной части SPK 150 Ω. Значения относятся к разным назначениям внутри трубки. Нельзя выбрать любую деталь на 600 Ω и считать её подтверждённым микрофонным узлом NHS-200 или перенести это число на телефонный капсюль.
Эти строки также не являются инструкцией проверки сопротивления обычным омметром. В краткой спецификации не описаны метод измерения, условия и индивидуальные артикулы внутренних элементов. Если требуется ремонт отдельного микрофона или капсюля, для него нужна собственная ведомость и подтверждение исполнителя. Полная трубка в сборе остаётся отдельным предметом заказа.
Чувствительность MIC приведена как −36 dBm. В запросе полезно сохранить запись и единицу из источника, а не заменять её похожим числом в dBV/Па. Краткий лист не раскрывает условия, необходимые для такого пересчёта. По одному значению чувствительности нельзя установить совместимость любого внешне похожего микрофона.
Питание относится к NHS-200
В заводских характеристиках трубки названо постоянное питание 15 В. Источник не задаёт из этой строки произвольный диапазон напряжения и не описывает универсальную схему подключения к судовой сети. Нужны документы фактической радиостанции и исполнения её соединения с трубкой. Напряжение питания основного радиоаппарата проверяют отдельно.
Брошюра NHS200 rev16 содержит также блок о принтере NPT-100. Указанные для него адаптер и выход 8 В принадлежат печатающему устройству. Для NHS-200 используется собственный блок параметров; соседство оборудования на листе не создаёт общего питания или взаимозаменяемых соединений.
Применимость и заявление о замене HS-2003
Собственная карточка упоминает NHS-200 как замену HS-2003 для Furuno FM-8800/8900S. Это заявление продавца. Доступная заводская страница NSR описывает применение с УКВ и ПВ/КВ радиооборудованием, но не содержит поимённой таблицы совместимости Furuno. Для определённого аппарата нужно подтвердить точное исполнение и применимую документацию.
Передайте модель и серийный номер радиостанции, обозначение прежней трубки и сведения о её подключении. Совпадение значений MIC и SPK не подтверждает само по себе механическое сопряжение, распиновку или работу органов управления. Перечень сохраняемых частей должен включать держатель и соединительную часть, если они остаются на месте.
Шнур и держатель входят в ведомость

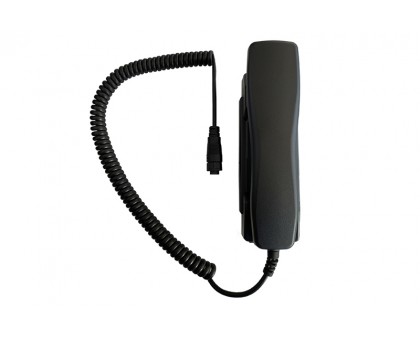

На собственной каталожной иллюстрации и изображении изготовителя концевые части шнура показаны по-разному. По этим фотографиям нельзя установить единую ревизию соединителя или назначение его контактов. Запросите изображение именно предлагаемого исполнения и подтверждённый состав. Внешний вид иллюстрации не служит доказательством пригодности существующего удлинения.
В предложении перечислите трубку, шнур, требуемый держатель и принадлежности с их подтверждёнными обозначениями. Если нужен дополнительный пост, его комплект подключения и возможности согласуют отдельно. Замена трубки также не является заранее установленным способом устранить любую неисправность звука основной радиостанции.
Укажите количество, состояние, необходимые документы, город получения и срок. Поставщик подтверждает применимость, комплектность и цену конкретного исполнения; наличие карточки NHS-200 не является подтверждением зарезервированного остатка. Работы и проверку согласованного звукового тракта включают отдельным объёмом.
