NFG100: датчик курса, кабель и разные электрические исполнения
NFG100 в каталоге River Marine
NFG100 из каталога River Marine — отдельный датчик для получения цифровых данных от судового магнитного компаса. При замене важно определить состав «датчик с кабелем», способ крепления к существующему прибору и конкретное электрическое исполнение. Один и тот же заголовок модели встречается в документах с существенно разными характеристиками.
Какую часть системы заменяют

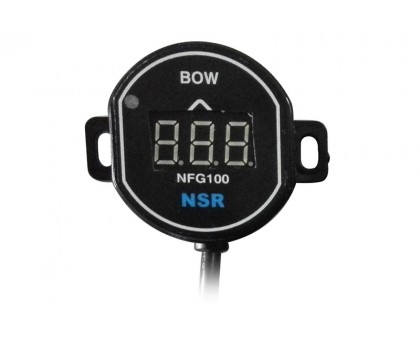

NSR описывает NFG100 как считывающий магнитный компас датчик, передающий курс в предложениях NMEA. На исходной заводской иллюстрации небольшой блок с индикацией расположен на компасе; на отдельном снимке видны его корпус, крепёжные ушки и кабель. Изображённый вместе с ним компас не становится частью поставки одного датчика.
Такая сборка не равнозначна гирокомпасу или самостоятельному спутниковому определителю курса. Сохранённый магнитный прибор остаётся исходным объектом считывания. Обозначение предложения HDT само по себе не доказывает, что датчик исправляет магнитное склонение, девиацию и выдаёт независимо измеренный истинный курс. При подборе нужно согласовать смысл данных и требования их получателей.
Сравнить документы до выбора питания
Собственная карточка связывает изделие с инструкцией TECHNICAL INSTRUCTION от 20161012. Одновременно на официальной странице доступна брошюра NFG100 rev16.1. Их сведения нельзя соединять в одну произвольную спецификацию:
| Параметр | Инструкция 20161012 | Заводская страница / блок NFG100 rev16.1 |
|---|---|---|
| Питание | DC 13,8 В; диапазон 12–16 В | DC 24 В |
| Защита | IP67 | IP22 |
| Размер корпуса | φ43×25 мм | φ53×22 мм |
| Интерфейс | RS485/422/RS232 | RS485/RS422 |
Это расхождения исходных документов, а не подтверждённая здесь история модификаций. В монтажном разделе инструкции дополнительно встречается 13,5 В. Подавать 24 В на прежний датчик лишь по новой странице нельзя: сначала требуется маркировка, применимый паспорт и согласованная схема именно предлагаемого исполнения.
Кабель и передача данных
Инструкция перечисляет кабель длиной 2,4 м и два винта. В её описании проводов красный обозначен как DC13.8V, чёрный — GND, белый — TXA, зелёный — TXB. Это привязка к данной инструкции. Она не подтверждает цветовую схему любой замены и не позволяет без документации приравнять TXA/TXB к произвольным обозначениям входа другого прибора.
Оба источника называют 4800 бит/с и предложения HDT/HDM. В старой инструкции также указаны десять передач в секунду; заводская страница эту частоту не сообщает. На странице продавца встречается HDG/HDM и заявление о компенсации девиации. Подтверждение поддерживаемых сообщений и функции компенсации нужно получить отдельно, не выдавая текст карточки за проверенную настройку фактического датчика.
Крепление не означает универсальную замену
Инструкция предусматривает расположение на стекле или снизу компасного котелка и допускает отдельный кронштейн, предоставляемый заказчиком. Следовательно, нужны сведения о сохраняемом компасе, доступном месте и согласованном креплении. Фотография установки не доказывает пригодность для каждой серии компасов и не задаёт размеры опоры.
Соседний блок NFG200 в общей брошюре описывает другое изделие. Его кабель 1,5 м, три винта и диапазон 9–24 В нельзя переносить на NFG100. Аналогично разрешение 1° в старой инструкции и погрешность ≤1° на странице — разные обозначенные характеристики, а не обещание точности всего установленного магнитного прибора.
Составить запрос на конкретную сборку
Передайте модель и фотографии компаса, маркировку прежнего NFG100, параметры питания, существующую схему и перечень потребителей данных. Отметьте, сохраняются ли кабель и крепление, либо нужна полная сборка. Попросите подтвердить исполнение, комплектность, документы и процедуру проверки передачи курса. Наличие, цену, срок и отдельно требуемые работы согласуют в предложении; каталожная иллюстрация не является фотографией зарезервированного остатка.
