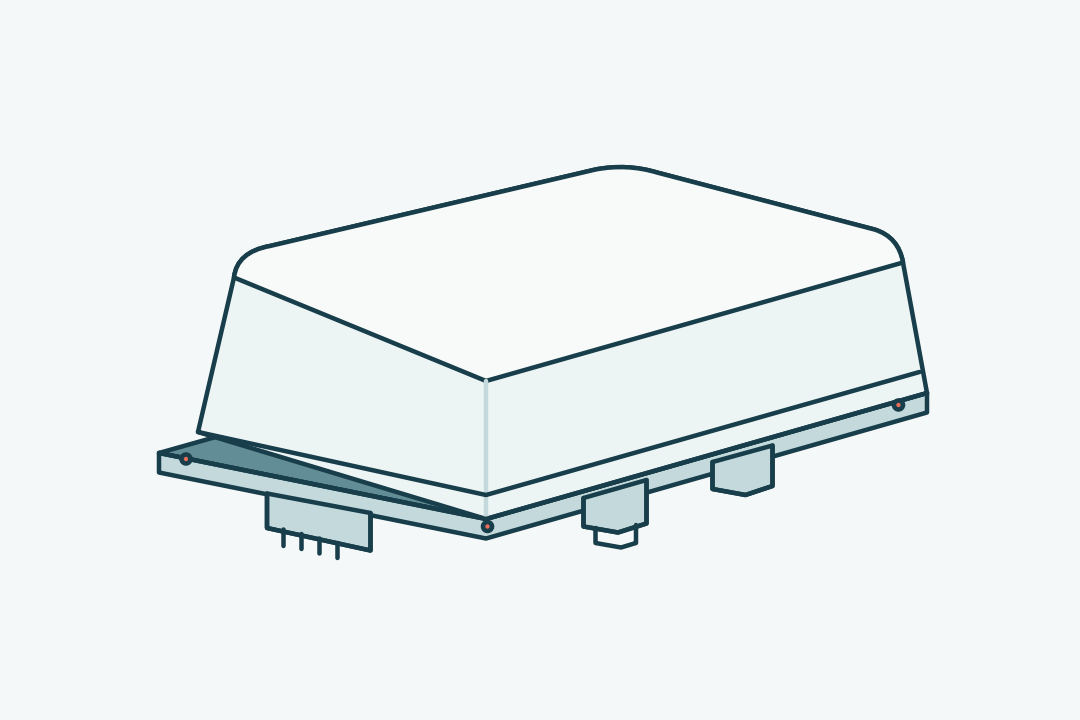

Gamma-100: новая ГНСС-антенна и прежний приёмоиндикатор — разные позиции
Разбираем NavCom Gamma-100 как помехоустойчивую ГНСС-антенну: новая ГНСС-антенна и прежний приёмоиндикатор — разные позиции.
Рабочая задача
В судовой заявке одного названия Gamma-100 недостаточно. Новая помехоустойчивая антенна имеет артикул 21381; ранее под сходным названием поставлялся приёмоиндикатор. При замене нельзя автоматически переносить на антенну комплектность, интерфейсные протоколы и документы прежнего прибора. Сначала определяют, какое устройство остаётся в навигационной цепочке и какое требуется заменить.
Что уточнить до заказа
Для антенной установки отдельно согласуют питание 24 В, прокладку комплектных кабелей и сопряжение с принимающим оборудованием. Наличие RS-232, RS-422 и Wi-Fi в таблице само по себе не подтверждает готовую замену старой антенны или приёмника. В запросе полезнее указать модель сохраняемого прибора и требуемый результат, чем только слово Gamma.
Паспортные ориентиры
Для модели указаны 4 антенных элемента, не более 3 одновременно подавляемых источников помех и питание 24 В. Показатели устойчивости нужно читать вместе с количеством помех и согласованными условиями применения. Они не задают коэффициент усиления антенны или гарантированный радиус работы.
Комплект и монтаж
В заявленный состав входят антенна, стабилизированный блок питания, антенный кабель 10 м, кабель питания/данных 10 м, монтажные части и документация. Габариты серии — не более 280 × 210 × 81 мм. Установочные размеры, ответные разъёмы и формат обмена согласуют по конкретному оборудованию.
Характеристики NavCom Gamma-100
- Количество антенных элементов
- 4
- Одновременно подавляемые источники помех
- Не более 3
- Устойчивость к воздействию помех
- 110 дБ при 1 помехе; 95 дБ при 3 помехах
- Рабочие частоты
- 1568 ± 10 МГц (B1/L1/E1); 1561,098 ± 2,046 МГц (BDS B1); 1575,42 ± 10,23 МГц (GPS L1); 1575,42 ± 12,276 МГц (GAL E1); 1601,5 ± 8,5 МГц (GLO G1)
- Тип антенны
- Однодиапазонная
- Входное сопротивление
- 50 Ом
- КСВН
- Не хуже 2
- Интерфейсы передачи данных
- RS-232, RS-422, Wi-Fi
- Холодный старт
- Не более 60 с
- Горячий старт
- Не более 10 с
- Напряжение питания
- 24 В
- Относительная влажность
- 10–90%
- Габариты (Д × Ш × В)
- Не более 280 × 210 × 81 мм
- Степень защиты
- IP65
- Потребляемая мощность
- Не более 8 Вт
- Рабочая температура
- −40…+85 °C
- Температура хранения
- −55…+85 °C
- Масса
- Не более 2,0 кг
Вопросы и ответы
Это средство подавления БПЛА?
Нет. В данном описании речь о приёмной ГНСС-части. Обнаружение или подавление БПЛА не заявлено.
Можно ли считать наличие RS-232 или RS-422 подтверждением совместимости?
Нет. Нужно согласовать протокол, параметры линии и сопрягаемое оборудование. Полный перечень совместимых приборов в источнике не приведён.
