Коротковолновая связь на судне: станция, тюнер, антенна
Зачем нужны короткие волны, когда есть УКВ
Ультракоротковолновая станция берёт в пределах прямой видимости — десятки километров, и не более того. Коротковолновый диапазон 1–30 МГц работает иначе: сигнал отражается от ионосферы и уходит за горизонт на сотни и тысячи километров без единого ретранслятора и без абонентской платы.
Отсюда и область применения: дальний переход, район, где нет береговых станций УКВ, связь с судовладельцем и с диспетчером из точки, куда УКВ не достаёт. Это не замена ближней связи, а второй эшелон.
Станция: что стоит на судах

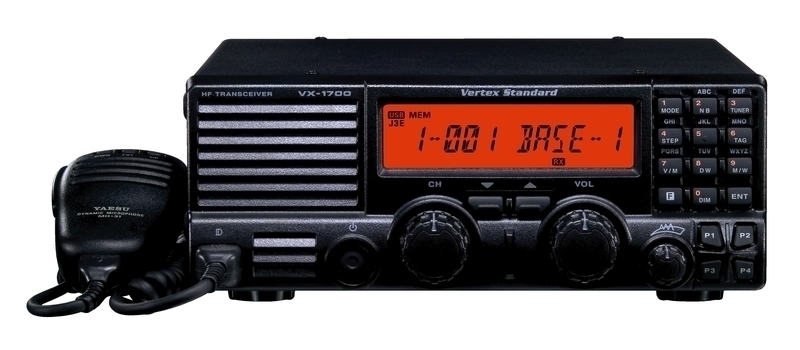

Практически весь парк держится на двух аппаратах. Vertex VX-1700 — рабочая лошадка диапазона 1–30 МГц, простая и живучая. Icom IC-78 — второй распространённый вариант того же класса. Оба поставляются с документами Речного Регистра, и именно наличие этих бумаг отделяет судовую поставку от радиолюбительской.
Разница между ними для судоводителя невелика и сводится к эргономике и привычке. Куда важнее то, что к станции прилагается — без правильной обвязки любой из них будет работать плохо.
Тюнер — не аксессуар, а часть тракта
На коротких волнах длина волны меняется в тридцать раз по диапазону: от полутора метров условно до сотни метров. Одна и та же антенна физически не может быть согласована на всех частотах сразу. Между станцией и антенной ставится антенный тюнер, который подстраивает согласование под каждую рабочую частоту.
Без тюнера картина знакомая: на одной частоте связь есть, на соседней передатчик греется и уходит в защиту, а корреспондент слышит хрип. Это не неисправность станции.

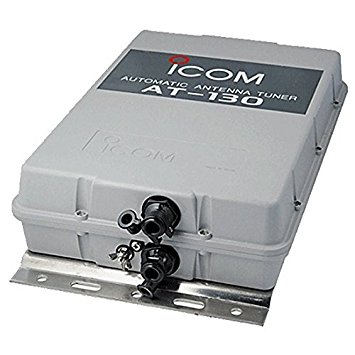

Тюнеры идут парами к своим станциям. К серии VX-1400 и VX-1700 — FC-40, в комплекте с коаксиальным кабелем и кабелем управления по пять метров и креплением на трубу. К Icom IC-78 — AT-130, с кабелем управления и таким же креплением. Есть и автоматические тюнеры сторонних производителей, перекрывающие весь диапазон от 1,8 до 30 МГц, — они ставятся к VX-1700, когда нужен более широкий охват.
Антенна: где её взять и как повесить
Для судовой КВ применяют два решения. Штыревая антенна — вертикальный излучатель на кронштейне, компактная и удобная на небольшом судне. Наклонный луч — провод, растянутый от мачты к корме или к носу, дешевле и часто эффективнее, но требует места и аккуратного крепления.
Тюнер при этом ставится не у станции, а у основания антенны: тогда согласованный участок тракта получается коротким, и потери минимальны. Крепление на трубу в комплекте тюнера сделано именно для этого.
Заземление и противовес на КВ значат больше, чем марка антенны. На металлическом корпусе роль противовеса играет сам корпус, на композитном судне его приходится делать отдельно, и от качества этой работы зависит дальность сильнее, чем от лишних ста ватт.
Комплект под приёмку
Рабочий комплект выглядит так: станция диапазона 1–30 МГц с документами, антенный тюнер своей серии, антенна нужного типа, кабель снижения, кабель управления тюнером, крепление, блок питания и заземление. Отдельные позиции без остальных на судне бесполезны: станция без тюнера не отработает диапазон, тюнер без своей станции не встанет по управлению.
Поэтому собирать КВ-связь имеет смысл одной поставкой. Комплект, добираемый по частям, обычно заканчивается несовпадением разъёмов и лишним выездом монтажников.
Что уточнить до заказа
Нужны ли документы Речного Регистра — а если да, то на всю ли цепочку. Какое место есть под антенну и какого она будет типа. Какое питание на борту. Есть ли уже тюнер и от какой он станции. Эти четыре ответа определяют комплект целиком.
