RU-X3: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-X3 это означает проверить ракель, трафарет, опору и повторное базирование.
Что учитывать для RU-X3

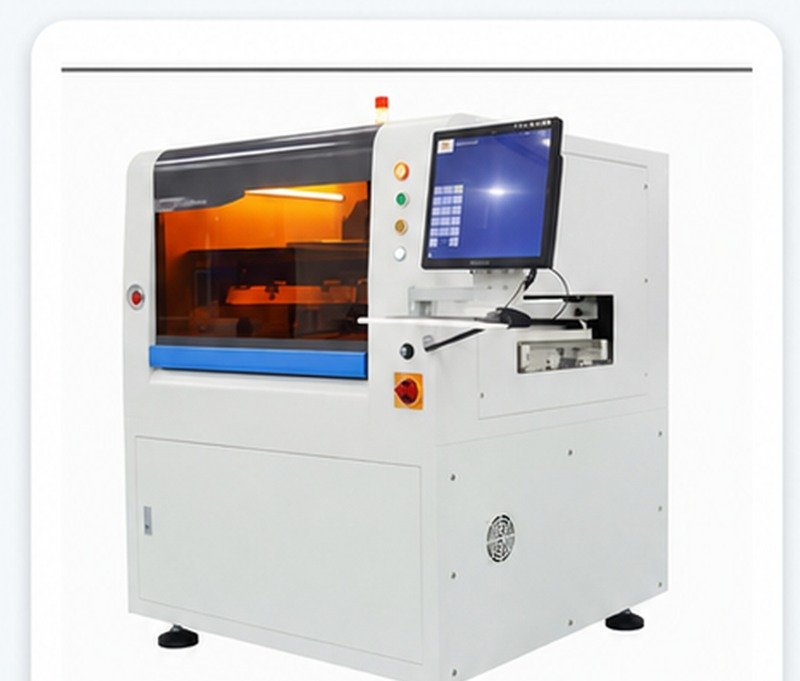

Автоматический RU-X3 стоит проверять на смене изделия с возвращением к прежнему рецепту. Для серийного участка важно восстановить согласованные настройки и оснастку без повторного подбора процесса с нуля.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | полностью автоматический трафаретный принтер паяльной пасты |
|---|---|
| Операционная система | Windows XP (по каталогу) / Windows 7 (по коммерческому предложению) |
| Сигнальное подключение | SMEMA-совместимая цепочка |
| Система зрения | высокопроизводительная CCD-камера и система обработки изображений |
| Точность печати | ±0,025 мм |
| Точность повторного позиционирования | ±0,02 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Указать рамки, платы и расходники очистки для двух изделий.
- Согласовать проверенную версию управления и рабочий формат.
- Получить порядок сохранения и восстановления рецепта.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
