RU-SLE: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-SLE это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-SLE
Для RU-SLE нужно согласовать измеряемые признаки отпечатка и правила решения по ним. Показ красивой 3D-картинки не заменяет проверку повторяемости и порогов на реальной программе печати.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.

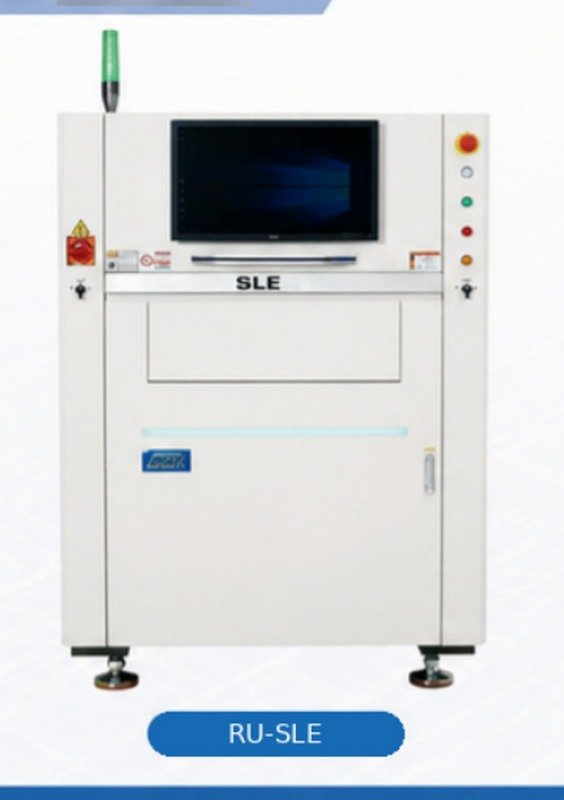

| Тип | система трёхмерной инспекции паяльной пасты (SPI) |
|---|---|
| Камера | 5-мегапиксельная |
| Осветительная система | кольцевая RGB-LED + верхний источник структурированного света |
| Поле обзора (FOV) | 42 x 34 мм (17 мкм) |
| Время обработки одного кадра | 0,35-0,5 с/кадр в зависимости от конфигурации |
| Обнаруживаемые дефекты | излишки и недостаток припоя, смещение, поднятие компонента, перекос, мостик, смешивание, наклон, загрязнение, отсутствие компонента, полярность, посторонний объект, отклонение по высоте |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Согласовать измеряемые признаки и критерии по каждой группе площадок.
- Включить повторные и пограничные образцы в программу.
- Определить экспорт, хранение программы и реакцию на NG.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы
Характеристики и состав RU-SLE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
