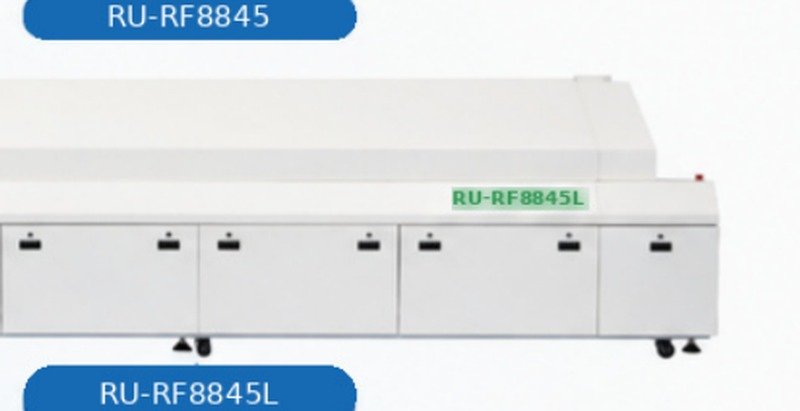

RU-RF8845L: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-RF8845L это означает проверить тип транспортёра, опору панели и параметры профиля.
Запросить предложение: RU-RF8845L
Что учитывать для RU-RF8845L
RU-RF8845L рассматривают для производительной линии, где темп подачи нельзя выбирать независимо от теплового процесса. Покупателю нужен подтверждённый профиль при своём такте, а не максимальная скорость пустого конвейера.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.
| Тип | крупногабаритная конвекционная печь оплавления, удлинённое исполнение |
|---|---|
| Количество зон нагрева | верхний нагрев 8 зон, нижний нагрев 8 зон |
| Тип применимой пайки | свинцовые, бессвинцовые и низкотемпературные припои |
| Применимые компоненты | BGA, резисторы, конденсаторы, микросхемы, двух- и трёхвыводные компоненты |
| Ширина транспортной системы | 500 мм |
| Режим транспортировки | сетчатый ремень из нержавеющей стали + цепная передача |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Определить целевой такт панели, а не только компонентов в час.
- Согласовать окончательную схему печи и инженерные подключения.
- Проверить профиль при рабочем заполнении и оговорённых паузах.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-RF8845L
Карточка и документы
Характеристики и состав RU-RF8845L
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
