RU-RF430: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-RF430 это означает проверить тип транспортёра, опору панели и параметры профиля.
Запросить предложение: RU-RF430
Что учитывать для RU-RF430
Для RU-RF430 нужно проверить, как плата располагается на сетчатом транспортёре. Особенно это важно при повторном проходе двусторонней сборки, когда снизу уже находятся компоненты.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.

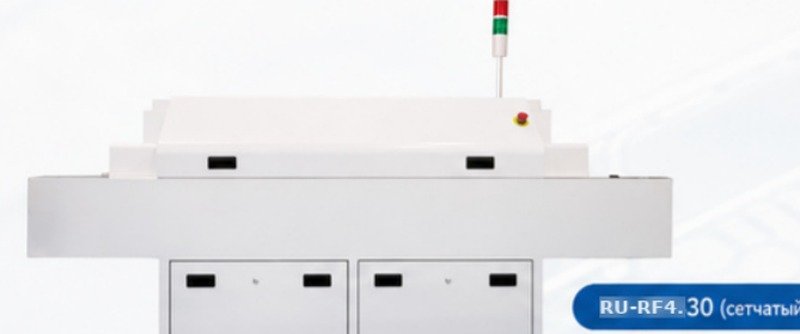

| Тип | конвекционная печь оплавления с сетчатым транспортёром |
|---|---|
| Количество зон нагрева | 4 верхние / 4 нижние |
| Длина зон нагрева | 1400 мм |
| Тип нагрева | полная конвекция горячего воздуха |
| Количество зон охлаждения | 1 |
| Максимальная ширина печатной платы | 300 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Показать нижние компоненты и места допустимой опоры.
- Определить необходимость носителя и его включение в поставку.
- Согласовать профиль и контроль после первого и повторного прохода.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-RF430
Карточка и документы
Характеристики и состав RU-RF430
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
