RU-F8GS: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-F8GS это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Запросить предложение: RU-F8GS
Что учитывать для RU-F8GS

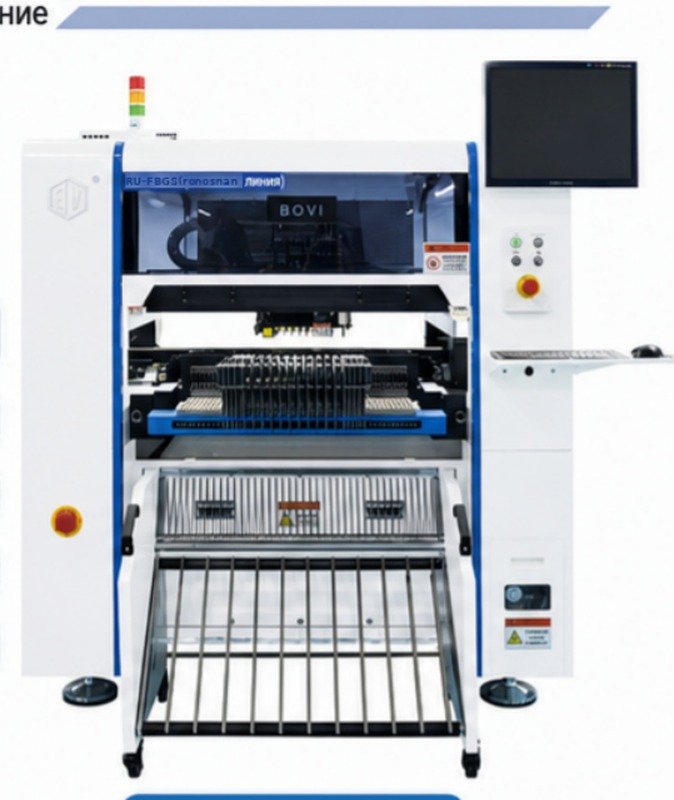

RU-F8GS представлен как высокоскоростной установщик для головной позиции. При добавлении его к действующему установщику нужно распределить компоненты и измерить общий такт, а не сложить две каталожные скорости.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | высокоскоростной установщик для головной линии, третье поколение |
|---|---|
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Точность повторной установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная скорость установки | 400 000 комп./ч (без учёта времени замены) |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Разделить BOM между новым и существующим установщиками.
- Подтвердить точный тип NXT-питателей и состав насадок.
- Согласовать единый контроль версий и измерение выпуска двух машин.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-F8GS
Карточка и документы
Характеристики и состав RU-F8GS
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
