RU-F660: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-F660 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Запросить предложение: RU-F660
Что учитывать для RU-F660

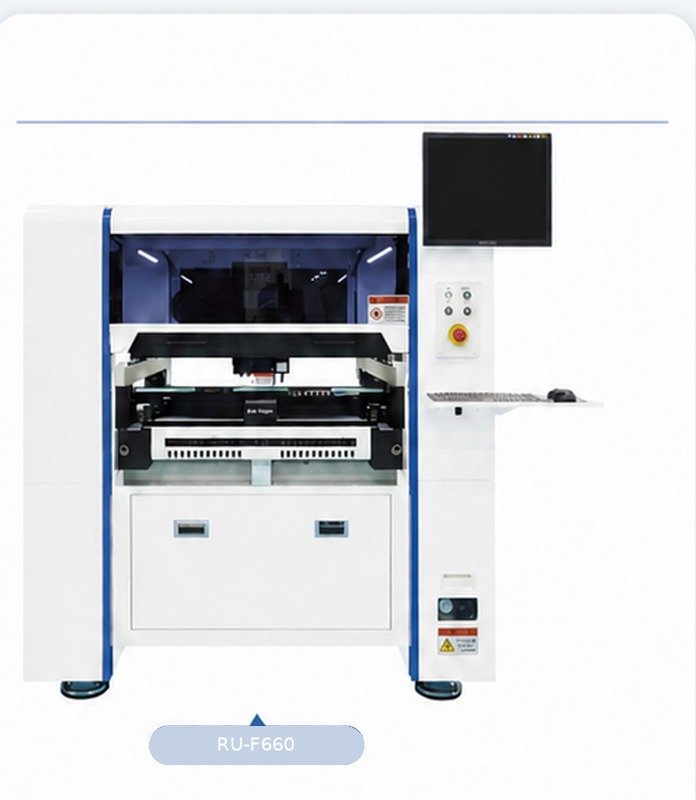

Шестиголовочный RU-F660 заказывают вместе с оснащением под конкретную программу изделий. Количество мест подачи не равно количеству питателей в комплекте и не определяет автоматически, сколько разных корпусов можно установить без переналадки.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | установщик компонентов, T-образная компоновка |
|---|---|
| Количество установочных головок | 6 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная производительность | 25 000 комп./ч (без визуального контроля) |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Приложить BOM с корпусом, лентой или лотком и размером упаковки.
- Разделить оснащение первого изделия, запас и будущие опции.
- Согласовать испытание переналадки и фактический выпуск на выбранной плате.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-F660
Карточка и документы
Характеристики и состав RU-F660
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
