RU-800: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-800 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-800
Для онлайн-AOI RU-800 важно не только получить изображение дефекта, но и корректно передать статус платы дальше. Иначе забракованная панель может попасть в общий поток без согласованной обработки.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.

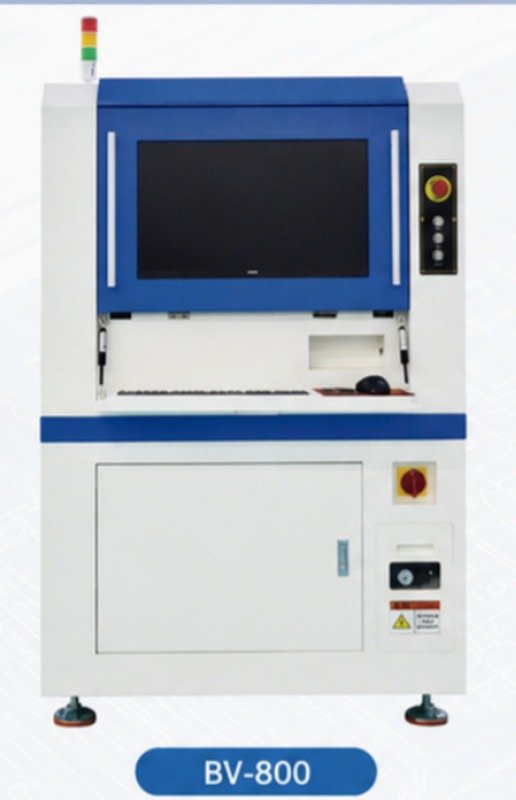

| Тип | онлайн-система автоматической оптической инспекции |
|---|---|
| Камера | импортная 16-мегапиксельная цветная промышленная |
| Разрешение | 10/15/20 мкм на точку (опция) |
| Поле зрения (FOV) | 36 x 30 мм |
| Система освещения | многоугольный источник RGB, независимая регулировка яркости каждого источника |
| Оптика | высокоскоростной оптический модуль 5,0 Мп, дальность обзора 8-10 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Согласовать сигнал или сообщение статуса и привязку к плате.
- Определить реакцию на занятый выход и отсутствующий результат.
- Проверить разделение потока с фактическим накопителем.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы
Характеристики и состав RU-800
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
