RU-50P: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-50P это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-50P
При добавлении загрузчика RU-50P к действующему участку сначала проверяют кассеты. Общего обозначения магазина недостаточно: пазы, шаг, рабочая зона толкателя и геометрия панели должны соответствовать друг другу.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.

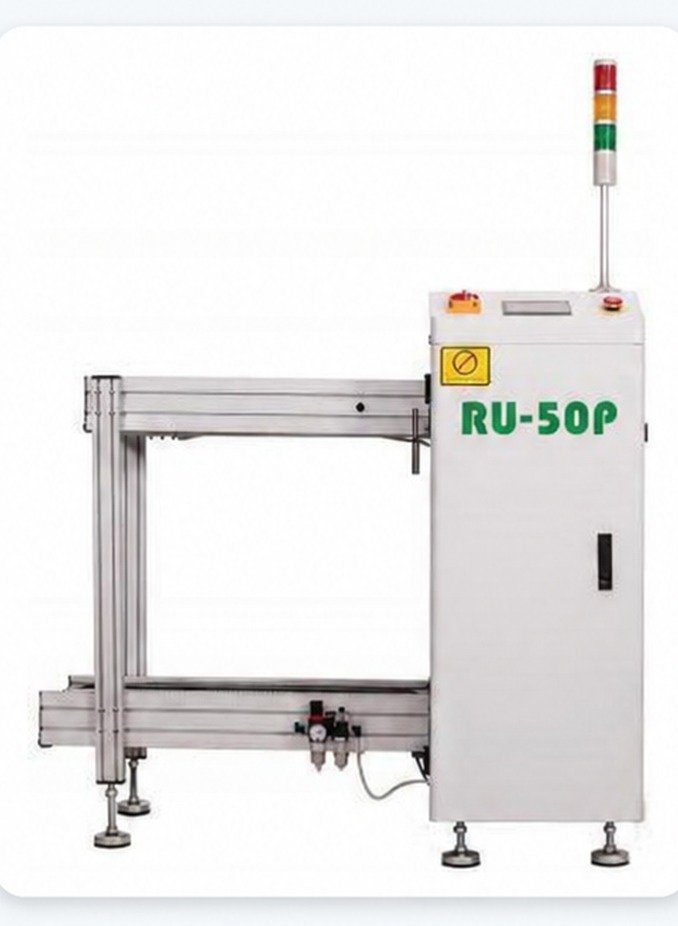

| Тип | автоматический загрузчик печатных плат (верхний загрузчик) |
|---|---|
| Электропитание | AC 220 В, 50/60 Гц |
| Потребляемая мощность | 295 Вт |
| Мощность главного двигателя | 250 Вт |
| Размер печатных плат | ширина 50-250 x длина 50-350 мм |
| Толщина платы | не менее 0,4 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Согласовать пазы кассеты, шаг и положение толкателя.
- Проверить крайние размеры панелей из рабочей программы.
- Получить чертёж загрузчика и правила обмена со следующей машиной.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы
Характеристики и состав RU-50P
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
