RU-500: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-500 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-500

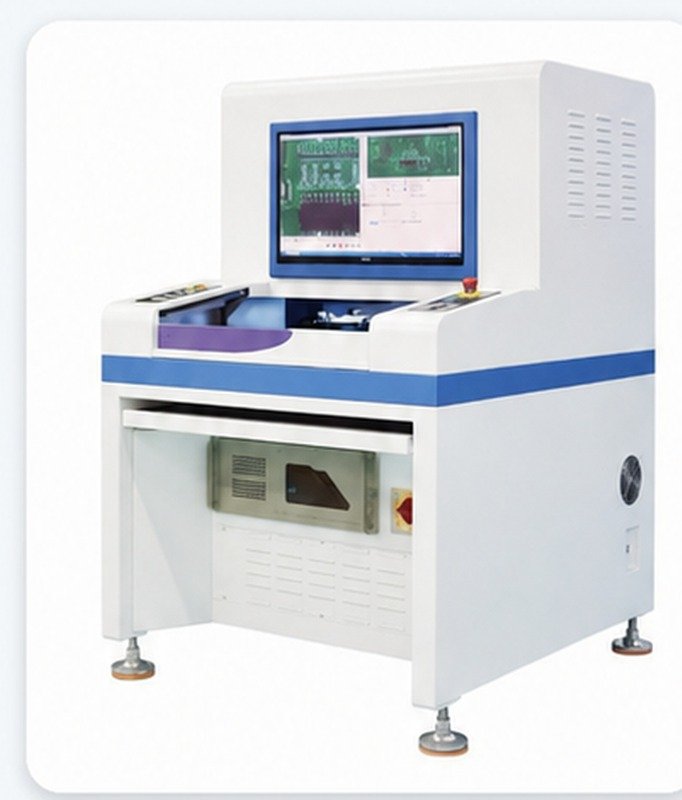

Автономный AOI RU-500 требует организации потока изделий вне конвейера. При закупке полезно определить, как каждая плата попадает на контроль и как её результат возвращается в производственный учёт.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.
| Тип | автономная (офлайн) система автоматической оптической инспекции |
|---|---|
| Метод контроля | многоалгоритмический анализ логики, сравнение по цвету и оттенку, по форме и контуру, бинарное и эталонное сравнение |
| Камера | цветная CCD 5 Мп |
| Разрешение | 10/15/20/25 мкм/пиксель (опционально), стандарт 25 мкм/пиксель |
| Поле зрения | 20 x 20 мм при стандартном разрешении |
| Источник света | RGB-светодиодный многоугольный кольцевой |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Задать идентификацию платы и порядок допуска на пост.
- Согласовать программу и контрольные дефекты.
- Проверить регистрацию повторного контроля после ремонта.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
