RU-400A: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-400A это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Запросить предложение: RU-400A
Что учитывать для RU-400A

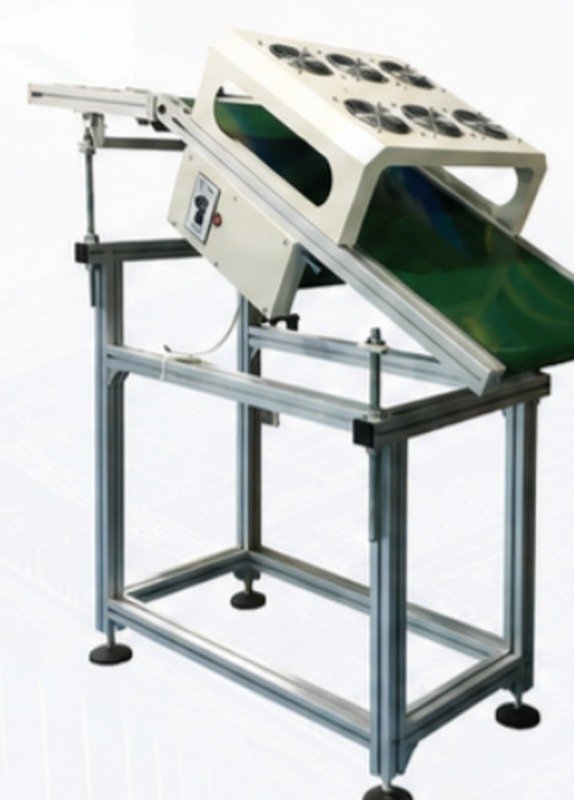

RU-400A — приёмный транспорт после волновой пайки. Его нужно согласовать по высоте и направлению с конкретной установкой, а охлаждение проверить на рабочей сборке.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | приёмный конвейер выгрузки плат после волновой пайки |
|---|---|
| Максимальная ширина печатной платы | 350 мм |
| Направление передачи | слева направо или справа налево (опционально) |
| Питание | 220 В, 50/60 Гц, однофазное |
| Мощность | 60 Вт |
| Высота транспортной линии | 1400-7800 мм (диапазон регулировки по каталогу) |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Получить согласованный чертёж высот и перехода.
- Проверить движение панели в рабочей оснастке.
- Задать условия охлаждения и передачи следующему участку.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: RU-400A
Карточка и документы
Характеристики и состав RU-400A
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
