RU-300: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для RU-300 это означает проверить оснастку, предподогрев и обслуживание контура флюса.
Что учитывать для RU-300
RU-300 рассматривают для изделий, которым требуется согласованный прогрев перед волной. Число зон полезно только вместе с измерением температуры самой платы и ограничениями установленных компонентов.
Модуль выполняет волновую пайку. В исходных данных укажите плату, выводные компоненты, маскирование и требования к флюсу. Результатом проверки должны быть качество согласованных выводных соединений после пайки.
| Тип | полноавтоматическая установка волновой пайки |
|---|---|
| Количество волн припоя | 2 |
| Максимальная ширина платы | 750 ± 50 мм |
| Скорость транспортировки платы | 300-1500 мм/мин |
| Угол наклона транспортировки | 3-7° |
| Максимальная высота компонентов над платой | до 100 мм |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Указать наиболее теплоёмкие зоны и чувствительные компоненты.
- Подтвердить состав секций предподогрева конкретной RU-300.
- Согласовать измерение температуры изделия и контроль соединений.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Карточка и документы

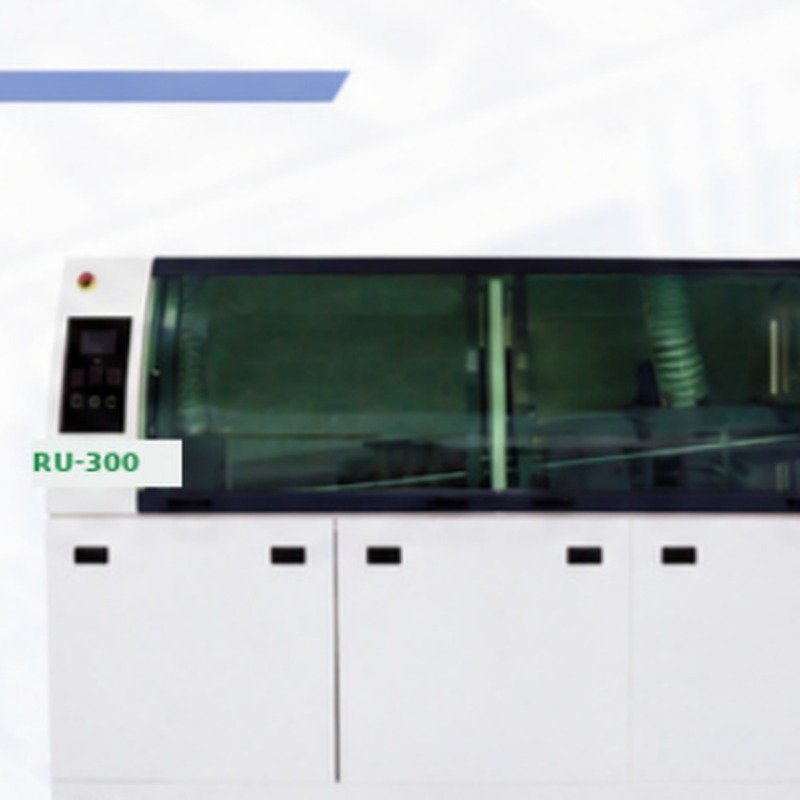

Характеристики и состав RU-300
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
