PCB-PUM-CLEAN: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-PUM-CLEAN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-PUM-CLEAN
Что учитывать для PCB-PUM-CLEAN
Пемзовую очистку выбирают под поверхность, которую затем покрывают паяльной маской. Приёмка должна подтвердить подготовку меди и удаление остатков абразивной обработки, а не только равномерный внешний вид панели.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

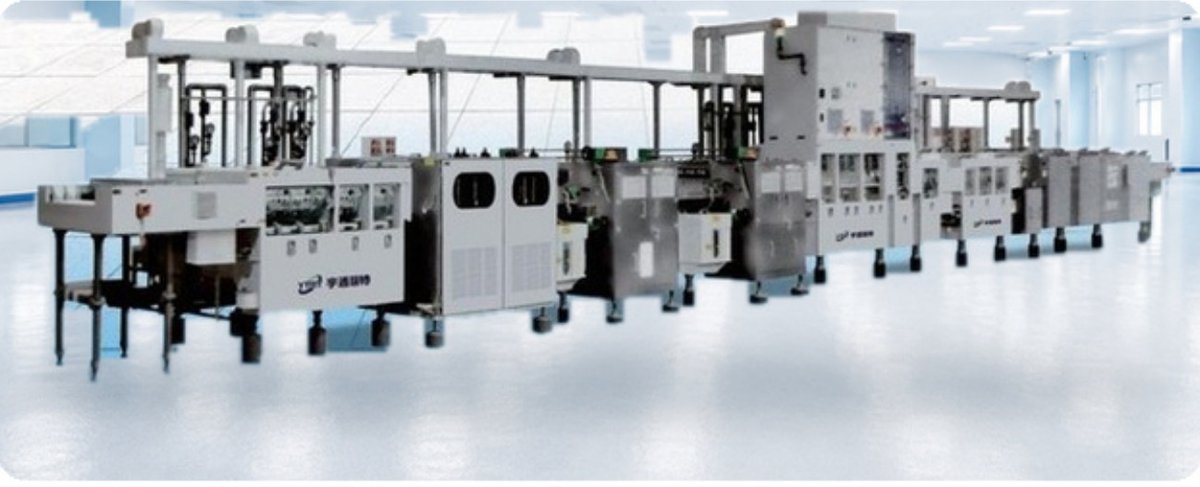

| Тип оборудования | горизонтальная проходная линия абразивной очистки |
|---|---|
| Технологический процесс | пемзовая (абразивная) очистка меди |
| Состав линии (типовой маршрут) | загрузка — кислотная мойка — пемза — водяная мойка — ультразвук — сушка |
| Подача абразива | равномерная подача пемзовой суспензии с возвратом в контур |
| Очистка отверстий | ультразвуковая мойка стенок отверстий |
| Транспортная система | мостовая конструкция, предотвращающая падение плат |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Передать образцы с характерным рисунком и отверстиями.
- Согласовать расходный абразив, возврат суспензии и регламент обслуживания.
- Включить контроль промывки и передачи панели на масочный участок.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-PUM-CLEAN
Карточка и документы
Характеристики и состав PCB-PUM-CLEAN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
