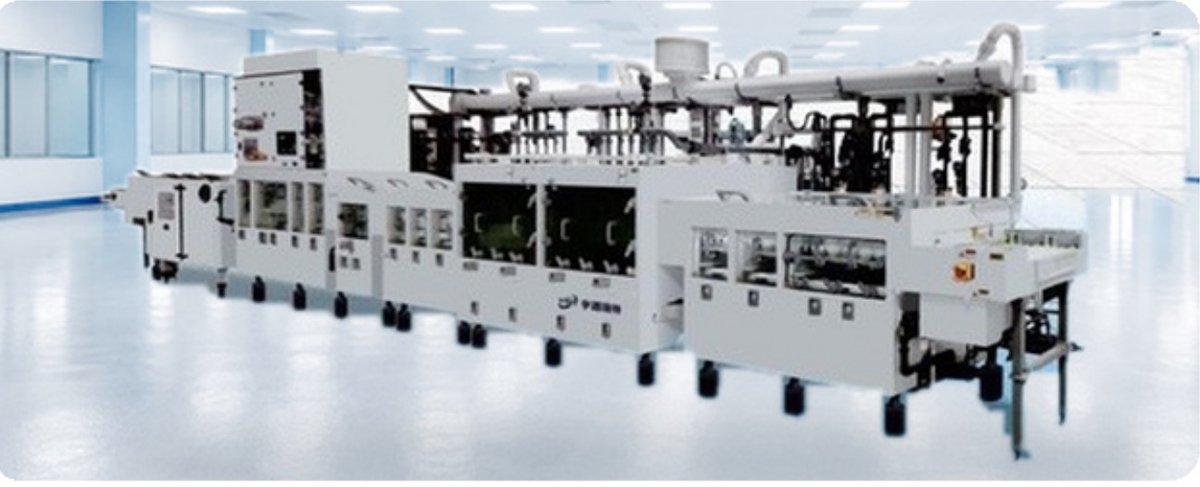

PCB-ME-STD: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-ME-STD это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-ME-STD
Что учитывать для PCB-ME-STD
Стандартное микротравление выбирают под требуемое состояние поверхности и допустимое снятие меди. Покупка линии должна опираться на измеримый результат обработки, особенно если входящая толщина фольги меняется между изделиями.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | стандартное микротравление меди |
| Состав линии (типовой маршрут) | загрузка — обезжиривание — микротравление — промывка — сушка |
| Система распыления | независимая качающаяся, со специальными соплами |
| Фильтрация раствора | многоступенчатая |
| Результат обработки | контролируемое снятие меди, равномерная микрошероховатость, стабильная микроструктура |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Указать медь до обработки и требуемое состояние после неё.
- Согласовать точки замера и допустимую неоднородность по панели.
- Запросить рабочую ширину, скорость и схему фильтрации для нужной программы выпуска.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-ME-STD
Карточка и документы
Характеристики и состав PCB-ME-STD
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
