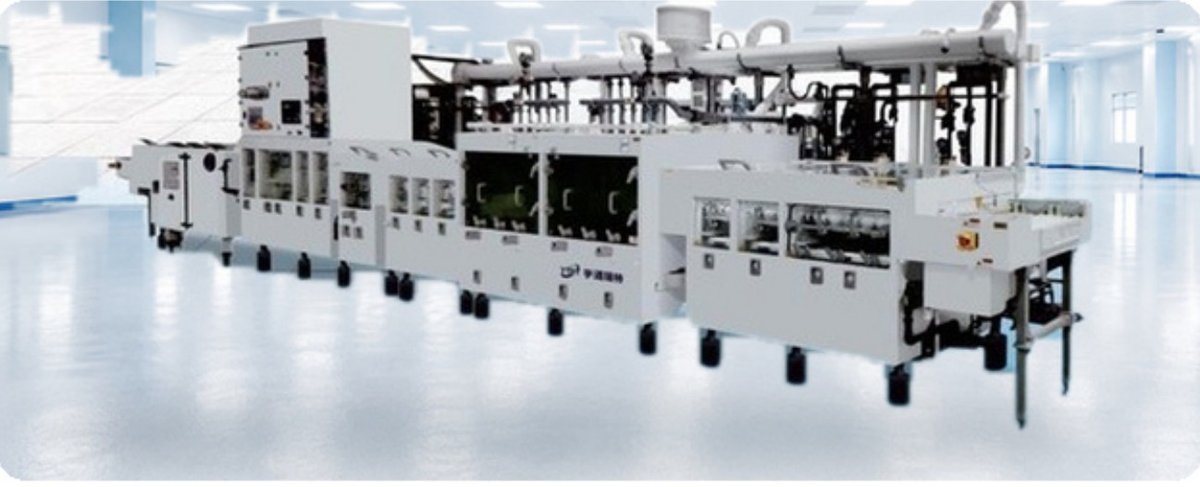

PCB-ME-PLUS: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-ME-PLUS это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-ME-PLUS
Что учитывать для PCB-ME-PLUS
Усиленное микротравление имеет смысл заказывать, если технологическая задача требует другого воздействия на поверхность, чем действующая стандартная обработка. Само слово «усиленное» не задаёт ни допустимое снятие меди, ни пригодность для конкретного рисунка.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | усиленное микротравление меди |
| Состав линии (типовой маршрут) | загрузка — обезжиривание — микротравление — промывка — сушка |
| Зона распыления | усиленная |
| Рабочее давление распыления | повышенное относительно стандартной линии микротравления |
| Результат обработки | равномерная глубокая микроструктура поверхности |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Указать следующую операцию и её входные требования.
- Определить допустимое снятие меди и контроль повреждений рисунка.
- Сопоставить стандартный и усиленный варианты на одинаковых образцах по одной программе.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-ME-PLUS
Карточка и документы
Характеристики и состав PCB-ME-PLUS
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
