PCB-IL-PREP: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-IL-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-IL-PREP
Что учитывать для PCB-IL-PREP

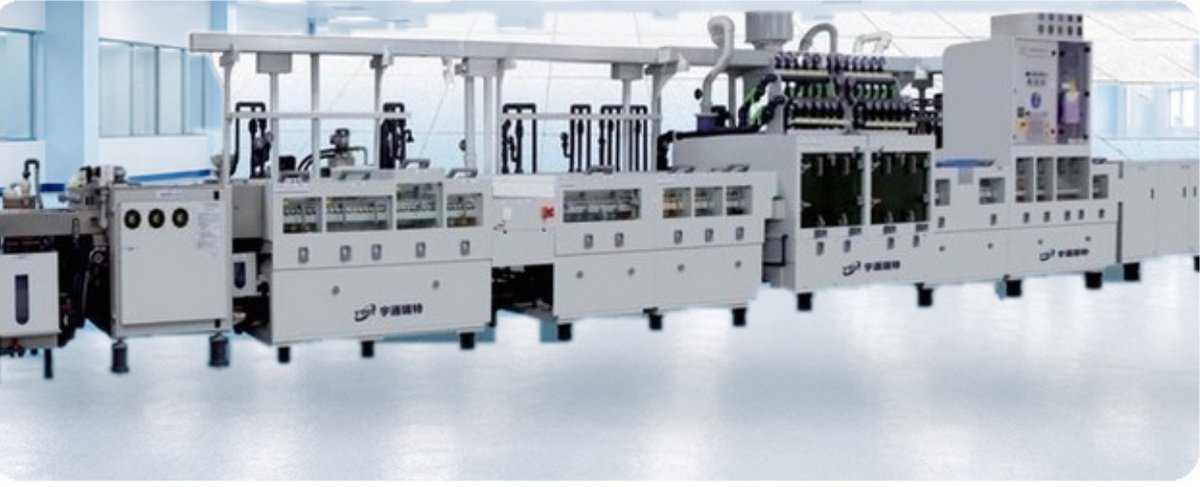

Линию подготовки внутренних слоёв выбирают по самому сложному ядру в программе выпуска. Для тонкой заготовки важно не только получить чистую медь, но и провести её через все секции без замятия кромки и повреждения поверхности.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | микротравильная подготовка меди внутренних слоёв |
| Состав линии (типовой маршрут) | загрузка — микротравление — промывка — DI-вода — сушка |
| Минимальная толщина обрабатываемой заготовки | от 0,04 мм |
| Транспортная система | равномерная роликовая транспортировка тонких заготовок |
| Контроль технологической среды | автоматический контроль воды и химических растворов |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Передать образцы самого тонкого и самого длинного ядра, а не только среднюю плату.
- Согласовать допустимое снятие меди и метод оценки подготовленной поверхности с технологом.
- Получить компоновку промывки и сушки, требования к DI-воде и точки подключения.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-IL-PREP
Карточка и документы
Характеристики и состав PCB-IL-PREP
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
