PCB-HASL-POST: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-HASL-POST это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-HASL-POST
Что учитывать для PCB-HASL-POST
PCB-HASL-POST выбирают для обработки платы после HASL. В составе проекта нужно отдельно назвать установку нанесения покрытия и модуль последующей мойки: наличие второй позиции не подтверждает поставку первой.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

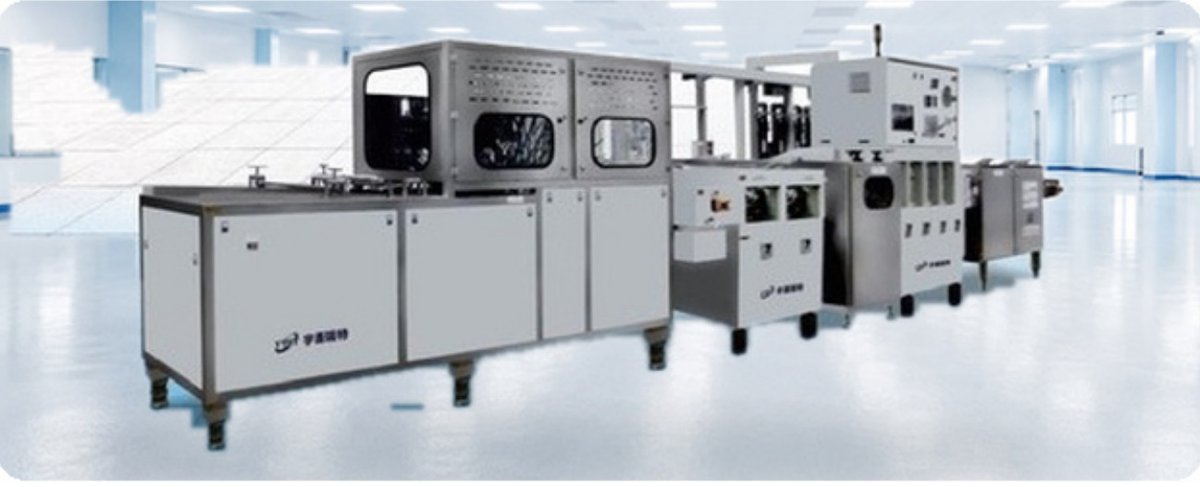

| Тип оборудования | проходная линия мокрой постобработки |
|---|---|
| Технологический процесс | удаление остатков флюса и продуктов обработки после HASL |
| Состав линии (типовой маршрут) | загрузка — горячая мойка — нейтрализация — промывка — сушка |
| Финишная промывка | деионизованная вода |
| Сушка | равномерная |
| Обработка раствора | автоматическая фильтрация |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Обозначить существующую HASL-установку и границу поставки.
- Передать образцы с типичными остатками после лужения.
- Получить требования к воде, подключению, отводу стоков и обслуживанию фильтров.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-HASL-POST
Карточка и документы
Характеристики и состав PCB-HASL-POST
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
