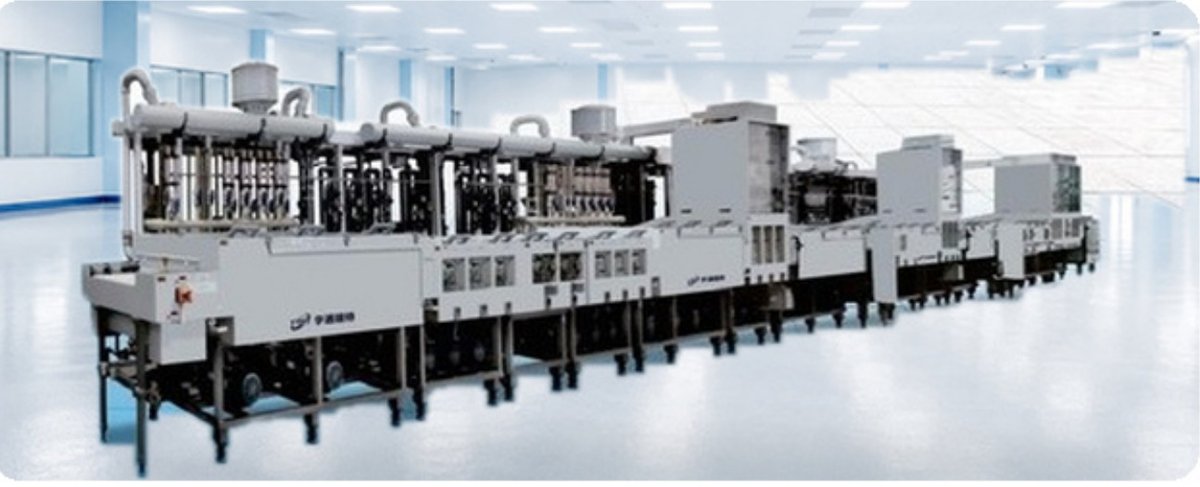

PCB-DM-BSHADOW: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-DM-BSHADOW это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-DM-BSHADOW
Что учитывать для PCB-DM-BSHADOW
Для гибких заготовок прямая металлизация требует согласования и проводящего слоя, и транспортировки. В PCB-DM-BSHADOW каталог объединяет нанесение углеродной плёнки с поддержкой тонких FPCB.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | линия прямой металлизации отверстий |
|---|---|
| Технологический процесс | Black Shadow — нанесение проводящей углеродной плёнки |
| Состав линии (типовой маршрут) | кондиционирование — Black Shadow — сушка — микротравление — гальваника |
| Минимальная толщина FPCB | от 0,06 мм |
| Контроль процесса | прозрачные панели рабочих секций |
| Циркуляция химии | стабильная циркуляция кондиционирующего состава |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Включить в образцы гибкую панель с предельными размерами.
- Согласовать контроль покрытия отверстий и переход на последующее меднение.
- Уточнить химическую систему, фильтрацию и предотвращение переноса растворов.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-DM-BSHADOW
Карточка и документы
Характеристики и состав PCB-DM-BSHADOW
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
