PCB-DES-LINE: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-DES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-DES-LINE
Что учитывать для PCB-DES-LINE

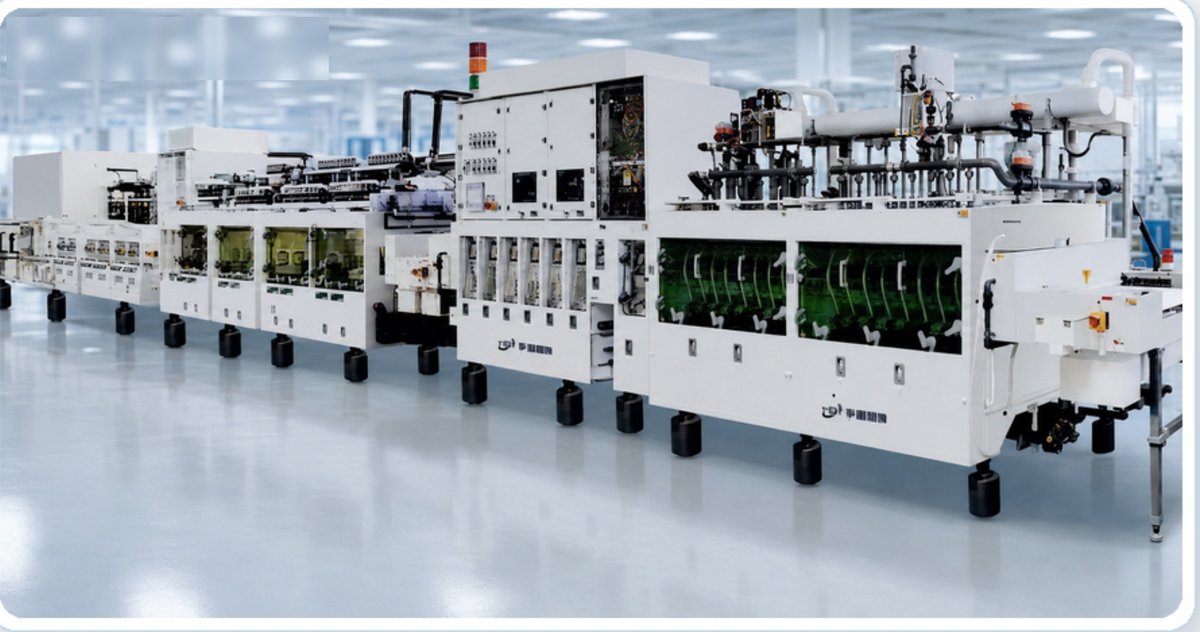

DES объединяет проявление, травление и снятие плёнки. При покупке под тонкий рисунок нужно связать характеристики линии с материалом, медью и методикой измерений: каталожный предел не является гарантией для любой платы.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | DES — проявление, травление, снятие плёнки |
| Минимальная ширина проводника | 2 mil |
| Минимальный межпроводниковый зазор | 2 mil (не более 2 mil) |
| Равномерность травления C.O.V. (по стандартному отклонению) | не менее 97% |
| Равномерность травления C.O.V. (по методу размаха) | не менее 94% |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Разделить показатели равномерности по выбранным методам и не приравнивать их к проценту выхода годных.
- Запросить измерения на своей меди и резисте, включая крайние участки панели.
- Подтвердить состав секций проявления, травления, снятия плёнки и промывок.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
