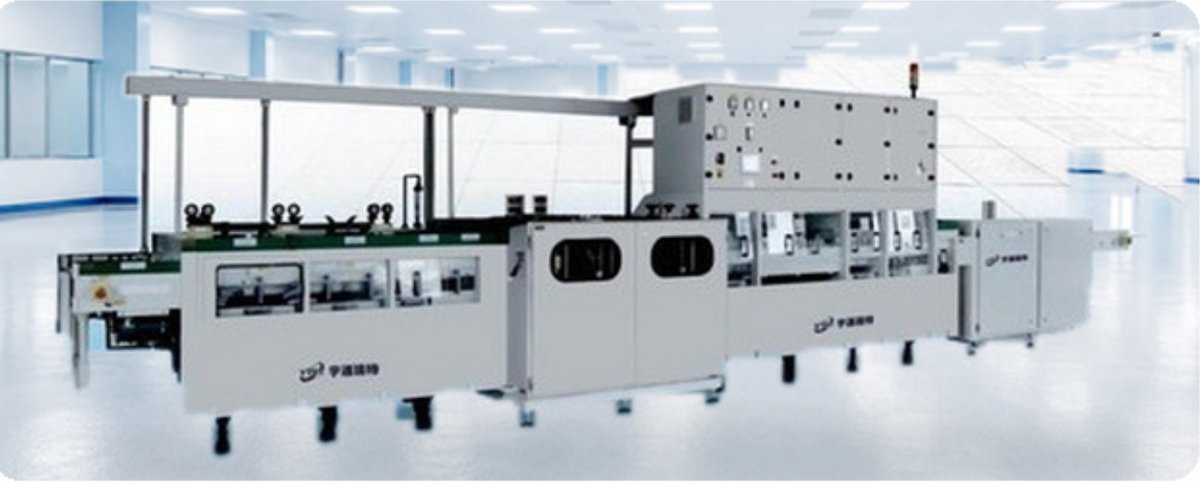

PCB-DEB-CLEAN: место установки и инженерные подключения
Площадку следует готовить по конкретному поставляемому исполнению. Кроме занимаемой площади, нужны проходы, доступ к обслуживанию, безопасная подача изделия и согласованные инженерные подключения. Этот разбор помогает составить задание для подготовки места. Для PCB-DEB-CLEAN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-DEB-CLEAN
Что учитывать для PCB-DEB-CLEAN
После сверления нужно убрать заусенцы и загрязнения, сохранив геометрию отверстий и поверхность панели. PCB-DEB-CLEAN рассматривают как отдельный подготовительный участок, результат которого должен соответствовать входным требованиям следующей операции.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | удаление заусенцев, пыли стеклотекстолита и меди после сверления |
| Состав линии (типовой маршрут) | загрузка — кислотная мойка — промывка — шлифование — сушка |
| Очистка отверстий | ультразвуковая мойка стенок отверстий |
| Система промывки | качающаяся высоконапорная промывка |
| Совместимость шлифовальных узлов | ленточная шлифовка, тяжёлая шлифовка |
Сверить площадку до отгрузки
- Получить установочный чертёж с рабочими зонами и маршрут доставки до места монтажа. Указать ограничения дверей, поворотов и доступа к узлам обслуживания.
- Запросить перечень требуемых подключений именно для выбранной комплектации. Параметры электропитания, вытяжки, воздуха, воды и отвода стоков подтверждать только там, где они нужны этому модулю.
- Разделить готовность площадки и запуск машины. До приезда специалиста проверить выполненные работы и зафиксировать, кто устраняет несоответствия.
Вопросы именно по этому модулю
- Показать характерные заусенцы и загрязнения до обработки.
- Определить, какая шлифовальная часть входит в поставку, а какая остаётся на площадке.
- Согласовать доступ к промывочным узлам, фильтрации и обслуживанию сливов.
Эти пункты следует связать с задачей текущего разбора: место установки и инженерные подключения. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
План размещения и перечень инженерных подключений с ответственными за подготовку.
Габариты из общей таблицы не заменяют монтажный чертёж. Для автономного поста и проходного модуля нужны разные зоны обслуживания и движения изделий.
Запросить предложение: PCB-DEB-CLEAN
Карточка и документы
Характеристики и состав PCB-DEB-CLEAN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
