CH-600 — двухчастотный гидролокатор кругового обзора — Гидролокаторы и сонары

CH-600 представляет собой двухчастотный гидролокатор.

Предусмотрен выбор рабочих частот 60/153 или 85/215 кГц (два излучателя встроены в одно подъемно-выдвижное устройство). Высокая частота (153 и 215 кГц) обеспечивает детальный поиск около и вокруг судна. Низкая частота (60 и 85 кГц) дает возможность осуществлять более глубокий поиск — до 600 метров.

ОСНОВНЫЕ ОСОБЕННОСТИ:

Объединение двух частот для повышения шансов найти рыбу.

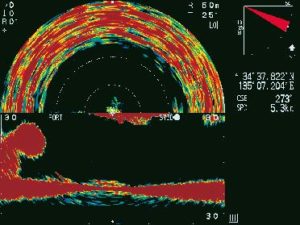

Режим горизонтального и вертикального сканирования (вертикальное разделение экрана)

Двухчастотный режим позволяет обнаружить сардины и мелкую сельдь.

В горизонтальном двухчастотном режиме сканирование ведется одновременно на двух частотах,при этом изображение эхо сигналов выводится на один разделенный экран.

В режиме наложения частот сравнивая изображения или накладывая их друг на друга, можно установить

местоположение и идентифицировать мелкую рыбу.

Звуковое обнаружение цели. Благодаря различным звуковым сигналам функции звукового обнаружения цели легко догадаться, какой объект обнаружен: пузырьки воздуха, небольшой или большой косяк рыбы или же дно.

Высокая скорость наведения приводит к более частому обновлению изображений на экране гидролокатора. Гидролокатор CH-600 – один из самых совершенных и быстродействующих приборов такого рода. На выбор имеется 6 вариантов кругового обзора (6°, 12°, 15°, 18°, 21° или 24°) для обеспечения высокой скорости сканирования, которое выполняется в секторе шириной от 24° до 360° всего за пару секунд.

Встроенный датчик качки обеспечивает стабилизированное отображение цели в условиях сильного волнения на море. Первый в своем классе гидролокатор со встроенным датчиком.

Множество различных режимов отображения:

Горизонтальное сканирование, Горизонтальное сканирование (с увеличенным изображением), Вертикальное сканирование, Горизонтальное и вертикальное сканирование, Горизонтальное (с увеличенным изображением) и вертикальное сканирование, Круговой обзор с амплитудной разверткой, Комбинированный режим: круговой обзор с горизонтальным сканированием и круговой обзор с амплитудной разверткой, Комбинированный режим: круговой обзор с горизонтальным сканированием и амплитудная развертка, Эхолот, Комбинированный режим: эхолот и амплитудная развертка, Комбинированный режим: горизонтальное сканирование и режим истории, Двухчастотный, Двухчастотное горизонтальное сканирование, Двухчастотное горизонтальное расширенное сканирование, Двухчастотное вертикальное сканирование, Двухчастотный эхолот, Двухчастотное горизонтальное сканирование/режим истории, Двухчастотное горизонтальное/вертикальное сканирование, Двухчастотное горизонтальное/вертикальное сканирование с увеличенным изображением, Наложение частот

Компактное подъемно-выдвижное устройство

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Частота 60/153 или 85/215 кГц, двойная частота

Выходная мощность 1 кВт

Длина импульсов от 0,2 до 20,0 мс, в зависимости от диапазона (до 10 мс для каждой частоты при двухчастотной передаче)

TVG Уровень: макс. 100 дБ, Расстояние: макс. 1000 м

Рабочий диапазон По горизонтали: от 10 до 2400 м, 15 шагов; по вертикали: от 10 до 600 м, 15 шагов

Аудиовыход 2 Вт (8 Ом), частота от 0,9 до 1,2 кГц (требуется внешнее устройство для вывода сигнала)

Ход датчика 400 мм или 250 мм

Время подъема/спуска 30 с при ходе 400 мм, 20 с при ходе 250 мм. Допустимая скорость судна Не более 20 уз.(15 уз. во время подъема/спуска)

Стабилизация: Встроенный датчик качки (motion sensor)

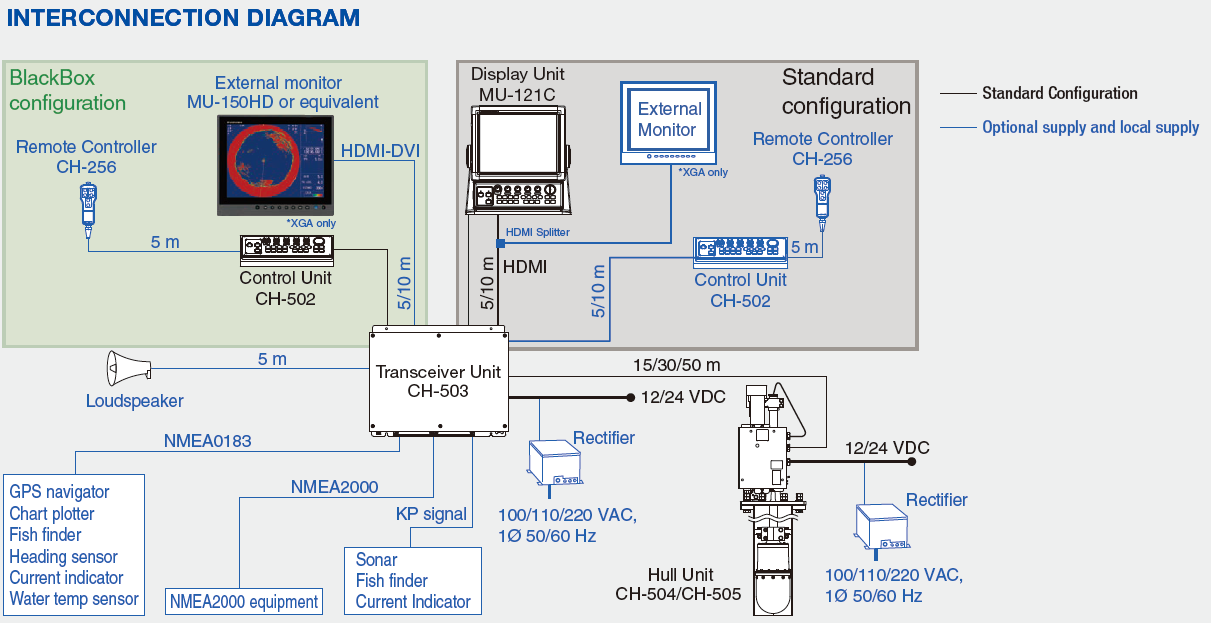

СХЕМА ПОДКЛЮЧЕНИЯ
