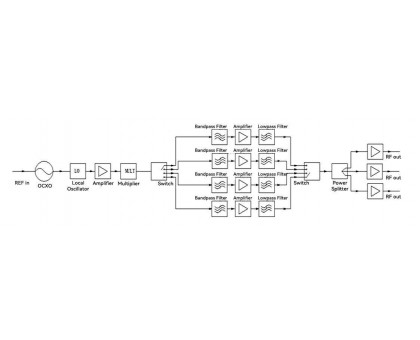

Синтезатор частоты 1-40 ГГц с низким фазовым шумом SYN-LPN-40G
SYN-LPN-40G встаёт на место импортного синтезатора в уже собранном тракте. Рабочий участок согласуется под задачу в пределах 1-40 ГГц, а не выбирается из готовой сетки каналов, поэтому подгонять схему преобразования под чужой шаг не требуется.
Документация. Спецификация SYN-LPN-40G, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Что совпадает при замене
Питание. Один номинал +12 В: 1,6 А в момент запуска и 1,3 А в установившемся режиме. Отдельный источник заводить не нужно.

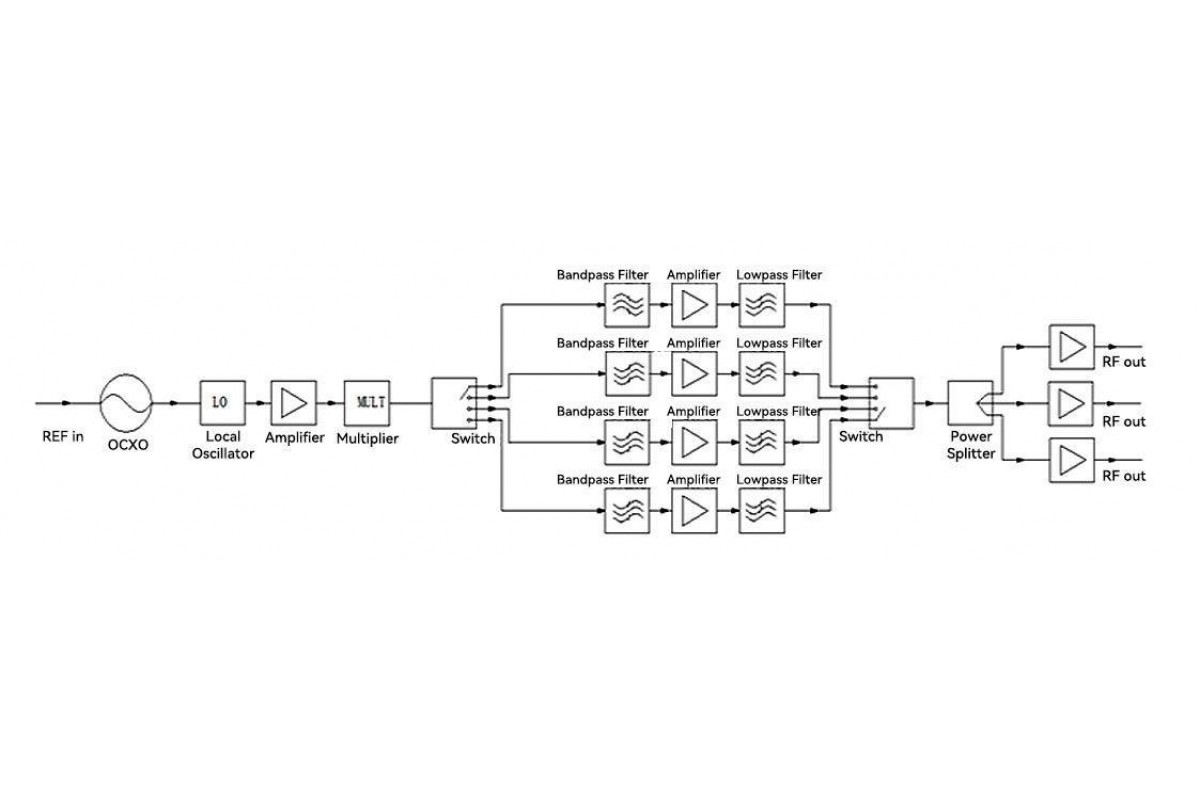

Опорный сигнал. Стандартные 10 или 100 МГц уровнем 5 ± 3 дБм - прибор становится на общую опорную сетку комплекса без переходников. Встроенный термостатированный OCXO остаётся резервом, если внешняя опора пропадёт.
Управление. RS232 или SPI - тот же набор, что у большинства снятых с поставки модулей. Захват ФАПЧ выводится высоким уровнем TTL, сигнал готовности заводится в логику стенда напрямую.
Что уточнить до заказа
ВЧ-разъём зависит от участка: SMA-KFD до 20 ГГц, 2,92K выше. Разъём управления и питания - J30J-09-ZKP. Корпус 115 x 95 x 20 мм, масса не более 0,95 кг: посадочное место предшественника стоит сверить заранее.
Характеристики, ради которых меняют
Фазовый шум -107 дБн/Гц на отстройке 1 кГц для выходной частоты 10 ГГц и -95 дБн/Гц на 40 ГГц. Шаг перестройки 0,1 Гц в нижней части диапазона, время перестройки по SPI не более 200 мкс. Побочные составляющие не хуже -70 дБн, гармоники подавлены не менее чем на 20 дБ.
Где применяется
Гетеродины приёмопередающих трактов, испытательные и поверочные стенды радиолокационной и спутниковой аппаратуры, системы обработки сигналов.
Технические характеристики
| Выходная частота (МГц) | 1000 - 40 000, любой произвольно выбранный сегмент |
| Шаг частоты (Гц) | 0,1 в диапазоне 1-15 ГГц; 0,2 в диапазоне 15-30 ГГц; 0,4 в диапазоне 30-40 ГГц |
| Время перестройки частоты (мкс) | не более 200 при управлении по SPI |
| Выходная мощность (дБм) | не менее 10 |
| Стабильность и точность частоты | ±2x10^-7, при использовании внешней опоры соответствует ей |
| Побочные составляющие (дБн) | не более -70/-65 в 1-15 ГГц; -65/-60 в 15-30 ГГц; -60/-55 в 30-40 ГГц |
| Гармоники (дБн) | не более -20 |
| Частота опорного входа (МГц) | 10 или 100 |
| Мощность опорного сигнала (дБм) | 5 ± 3 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -127 (1 ГГц) / -113 (5 ГГц) / -107 (10 ГГц) / -101 (20 ГГц) / -95 (40 ГГц) |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -135 / -122 / -116 / -110 / -104 |
| Электропитание (В/А) | +12 / 1,6 при запуске; +12 / 1,3 в установившемся режиме |
| ВЧ-интерфейс | SMA-KFD в 1-20 ГГц; 2,92K в 20-40 ГГц |
| Интерфейс управления | RS232 / SPI |
| Габариты (мм) | 115 x 95 x 20 |
| Масса | не более 0,95 кг |
| Рабочая температура | -40 °C ... +70 °C |
| Температура хранения | -55 °C ... +85 °C |
