Быстроперестраиваемый синтезатор частоты 1250-40000 МГц SYN-FT-40G
SYN-FT-40G берут туда, где импортный гетеродин перестал поставляться, а тракт построен на быстрой смене частоты. Переключение между любыми двумя точками диапазона занимает не более 300 нс — по этому параметру изделие подменяет узел напрямую, без переделки алгоритма перестройки.
Документация. Спецификация SYN-FT-40G, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Что совпадает при замене
Питание. Однополярное +12 В: 1,8 А в пуске, 1,6 А в установившемся режиме. Отдельной шины не требуется.
Управление. Параллельный порт через разъём J30J-31ZKP. Если предшественник управлялся кодом частоты по параллельной шине, логика стенда остаётся прежней.
Опора. Стабильность и точность 2x10^-7 наследуются от внешнего опорного сигнала, если он подан. Прибор не навязывает собственную опорную сетку.
Что уточнить до заказа

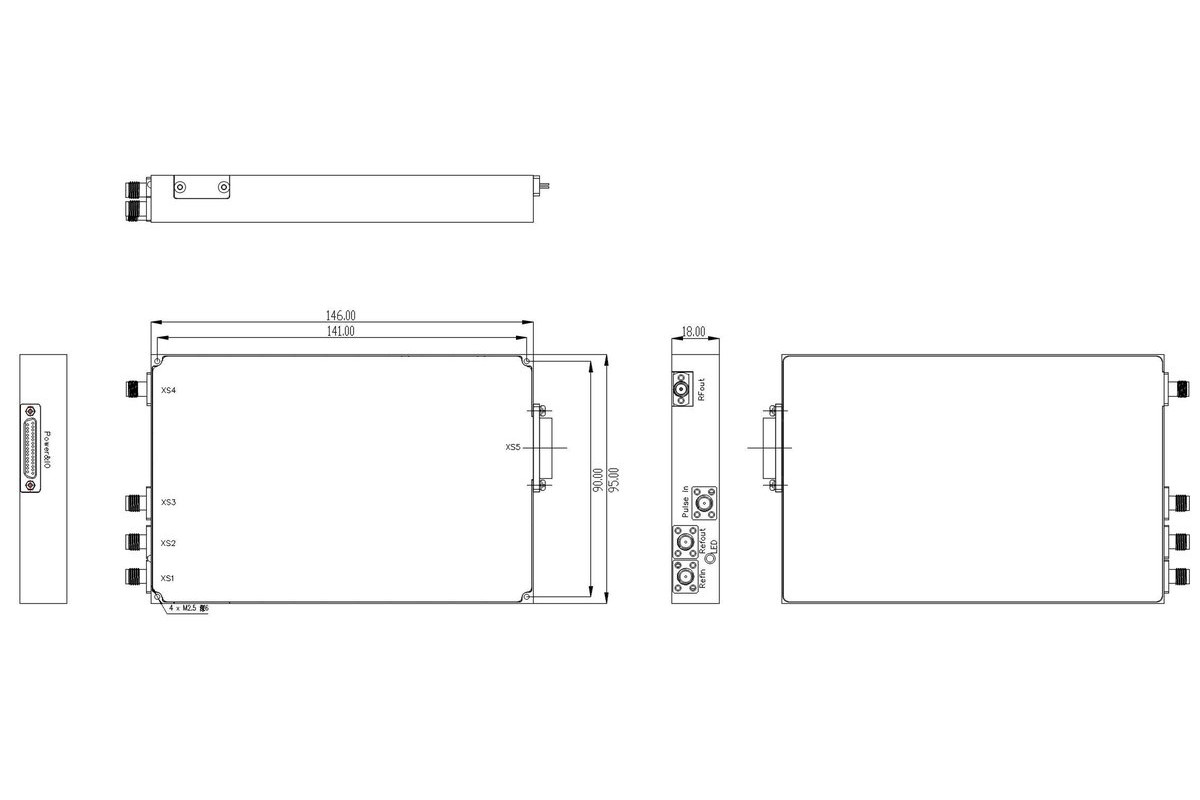

ВЧ-выход бывает двух видов: SMA-KFD или розетка 2,92 мм типа K — выбирается под верхнюю рабочую частоту. Корпус 146 x 95 x 18 мм при массе не более 0,65 кг, компоновка плотная, посадочное место сверяется заранее.
Чем платят за скорость
Шаг перестройки здесь 10 кГц, а не доли герца, и гармоники подавлены всего на 5 дБ — тракт должен иметь собственную фильтрацию. Фазовый шум на отстройке 1 кГц: -128 дБн/Гц на 1,25 ГГц, -110 дБн/Гц на 10 ГГц, -98 дБн/Гц на 40 ГГц.
Где применяется
Радиолокационные тракты с перестройкой частоты, программируемые гетеродины, комплексы измерения и контроля, аппаратура радиоэлектронного противодействия.
Технические характеристики
| Выходная частота (МГц) | 1250 - 40 000 |
| Шаг частоты (кГц) | 10 |
| Время перестройки частоты (нс) | не более 300 |
| Выходная мощность (дБм) | не менее 10 |
| Стабильность и точность частоты | 2x10^-7, при использовании внешней опоры соответствует ей |
| Побочные составляющие (дБн) | не более -65/-60 в 1,25-20 ГГц; -60/-55 в 20-40 ГГц |
| Гармоники (дБн) | не более -5 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -128 (1,25 ГГц) / -110 (10 ГГц) / -104 (20 ГГц) / -98 (40 ГГц) |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -143 / -126 / -120 / -114 |
| Электропитание | +12 В / 1,8 А при запуске; +12 В / 1,6 А в установившемся режиме |
| ВЧ-интерфейс | SMA-KFD или 2,92 мм, розетка типа K |
| Интерфейс управления | J30J-31ZKP, параллельный порт |
| Габариты (мм) | не более 146 x 95 x 18 |
| Масса | не более 0,65 кг |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
