Быстроперестраиваемый синтезатор частоты AFS-II-20
AFS-II-20 перекрывает 2500-20000 МГц в том же корпусе, что и младшая AFS-II-10. Посадочное место, питание и шина управления совпадают полностью, поэтому диапазон в готовом изделии меняется заменой одной платы — переразводить модуль не нужно.
Документация. Спецификация AFS-II-20, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Два исполнения — выбирать до заказа
Стандартное и «Опт L» с улучшенным фазовым шумом. Разница заметная: на выходной частоте 10 ГГц и отстройке 1 кГц стандартное даёт не более -85 дБн/Гц, «Опт L» — не более -100 дБн/Гц. На 20 ГГц соответственно -79 и -94 дБн/Гц. Если синтезатор работает гетеродином в приёмном тракте, эти пятнадцать децибел определяют чувствительность.
Что совпадает при замене

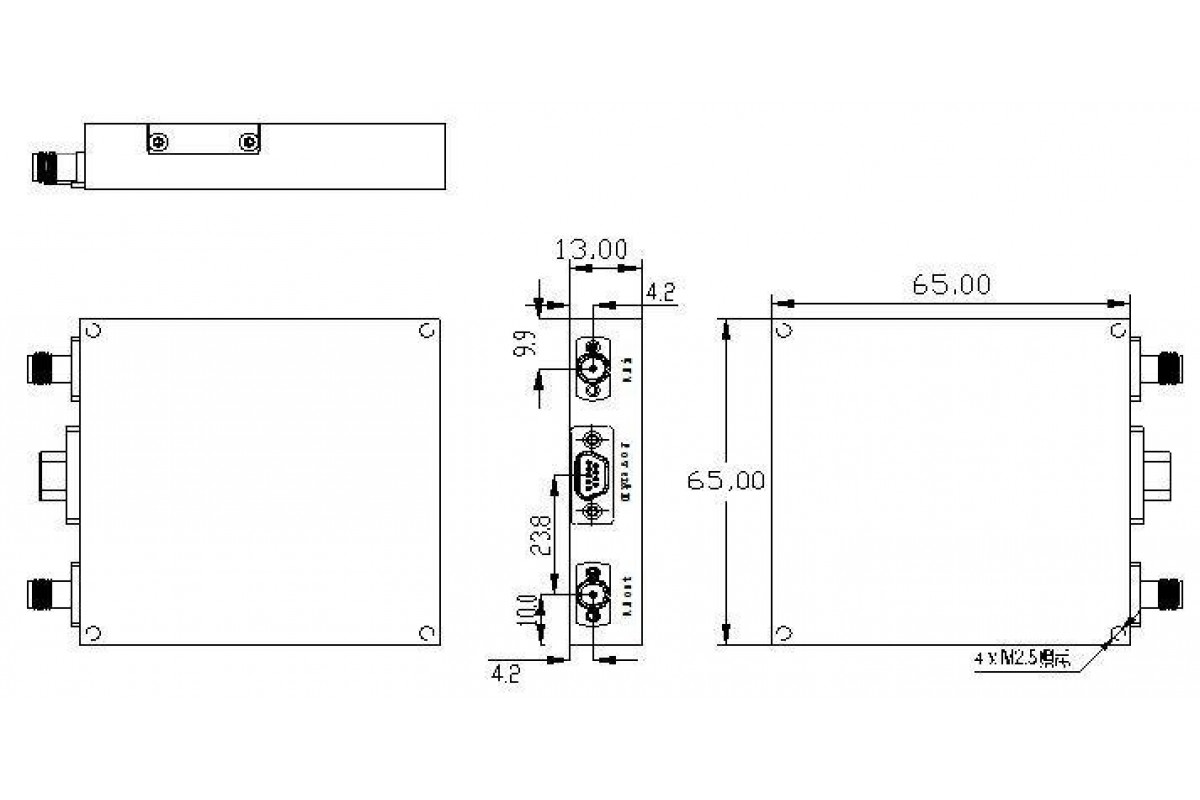

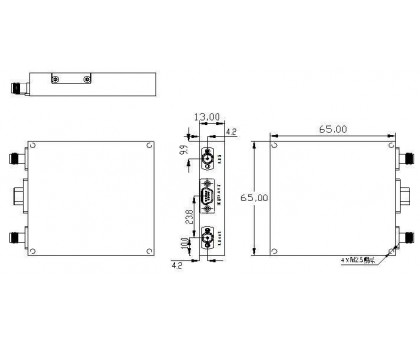

Конструктив. 65 x 65 x 13 мм, масса не более 150 г — как у AFS-II-10.
Питание. +12 ± 0,5 В, максимум 15 В, ток не более 1,5 А в пуске и 0,8 А в работе.
Управление и опора. SPI и внешние 100 МГц уровнем 7 ± 3 дБм. Собственной опоры нет, стабильность берётся от комплекса.
Где применяется
Гетеродины приёмопередающих трактов, системы обработки сигналов, встраиваемая измерительная аппаратура, комплексы радиоконтроля.
Технические характеристики
| Выходная частота (МГц) | 2500 - 20 000 |
| Шаг частоты (Гц) | 0,1 |
| Время перестройки частоты (мкс) | не более 10, за исключением времени связи |
| Выходная мощность (дБм) | не менее 5 |
| Побочные составляющие (дБн) | не более -65 (тип.) / -60 (макс.) |
| Гармоники (дБн) | не более -5 |
| Частота опорного входа (МГц) | 100, уровень 7 ± 3 дБм |
| Фазовый шум 1 ГГц, отстройка 1 кГц | не более -105 / -120 (Опт L) |
| Фазовый шум 5 ГГц, отстройка 1 кГц | не более -91 / -106 (Опт L) |
| Фазовый шум 10 ГГц, отстройка 1 кГц | не более -85 / -100 (Опт L) |
| Фазовый шум 20 ГГц, отстройка 1 кГц | не более -79 / -94 (Опт L) |
| Электропитание (В) | +12 ± 0,5, максимум +15 |
| Рабочий ток | не более 1,5 А при запуске; не более 0,8 А в установившемся режиме |
| Интерфейс управления | SPI |
| Габариты (мм) | 65 x 65 x 13 |
| Масса | не более 150 г |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
