Быстроперестраиваемый синтезатор частоты AFS-II-10
AFS-II-10 решает задачу, в которой обычный синтезатор не помещается. Корпус 65 x 65 x 13 мм и масса не более 150 г позволяют поставить его прямо в приёмопередающий модуль, а не выносить отдельным блоком с кабельной обвязкой — при замене громоздкого импортного узла это часто главный довод.
Документация. Спецификация AFS-II-10, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Что совпадает при замене
Питание. +12 ± 0,5 В, допустимый максимум 15 В. Ток не более 1,5 А в пуске и 0,8 А в работе — нагрузка на источник меньше, чем у блочных синтезаторов.
Управление. SPI. Шина короткая, контроллер модуля обычно уже её имеет.
Опора. Внешние 100 МГц уровнем 7 ± 3 дБм. Собственного термостатированного генератора нет — стабильность целиком берётся от опоры комплекса, это надо учесть, если предшественник работал автономно.
Что получаете по характеристикам
Диапазон 1250-10000 МГц, шаг перестройки 0,1 Гц, смена частоты не более 10 мкс без учёта времени обмена по интерфейсу. Фазовый шум по входной частоте доходит до -153 дБн/Гц на отстройке 1 кГц, побочные составляющие типово не хуже -65 дБн. Гармоники подавлены на 5 дБ — фильтрация остаётся за трактом.
Где применяется
Встраиваемые гетеродины приёмопередающих модулей, малогабаритная измерительная аппаратура, системы обработки сигналов с жёстким ограничением по объёму.
Технические характеристики
| Выходная частота (МГц) | 1250 - 10 000 |
| Шаг частоты (Гц) | 0,1 |
| Время перестройки частоты (мкс) | не более 10, за исключением времени связи |
| Выходная мощность (дБм) | не менее 5 |
| Стабильность частоты | синхронизация с внешним опорным сигналом |
| Побочные составляющие (дБн) | не более -65 (тип.) / -60 (макс.) |
| Гармоники (дБн) | не более -5 |
| Частота опорного входа (МГц) | 100 |
| Мощность опорного сигнала (дБм) | 7 ± 3 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | не более -153 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | не более -165 |
| Электропитание (В) | +12 ± 0,5, максимум +15 |
| Рабочий ток | не более 1,5 А при запуске; не более 0,8 А в установившемся режиме |
| Интерфейс управления | SPI |

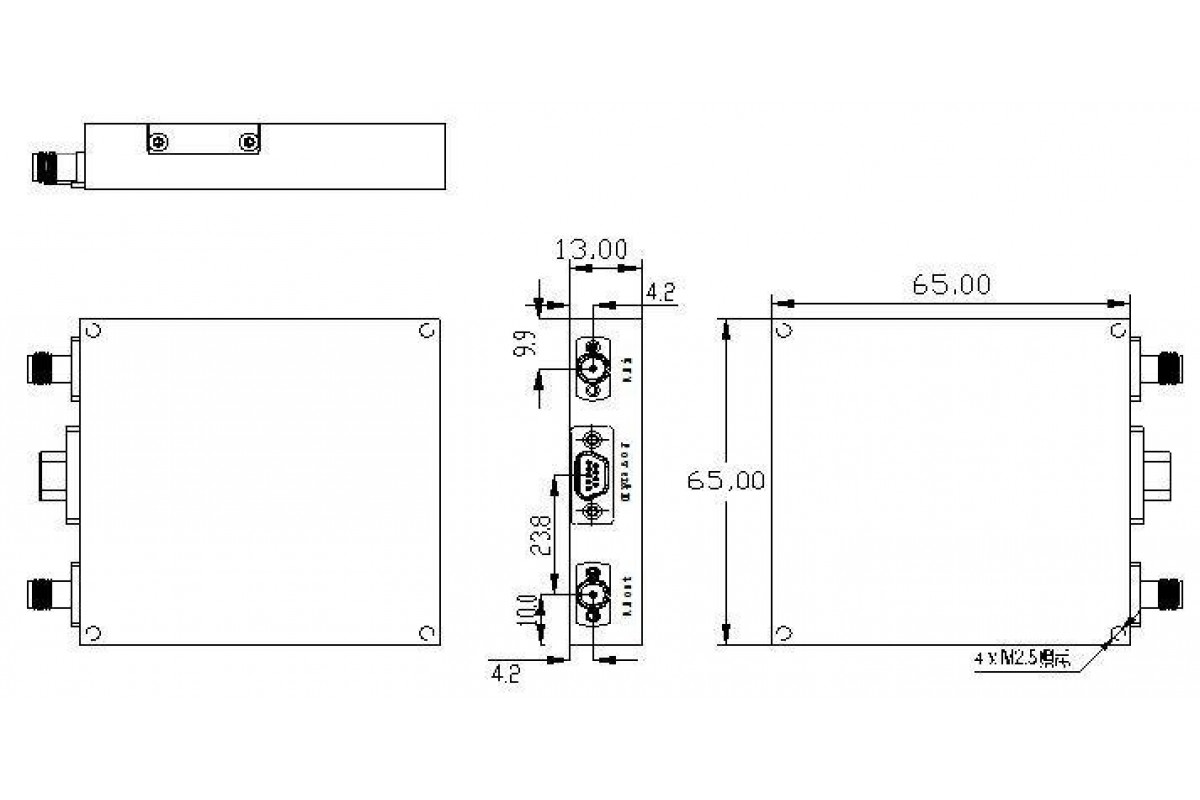

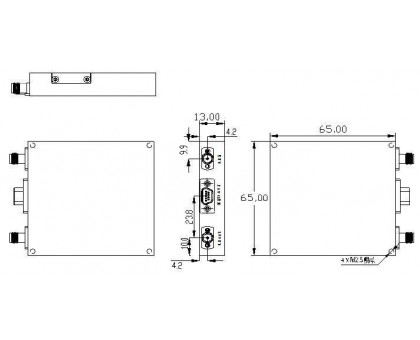

| Габариты (мм) | 65 x 65 x 13 |
| Масса | не более 150 г |
| Рабочая температура (°C) | -40 ... +70 |
| Температура хранения (°C) | -55 ... +85 |
