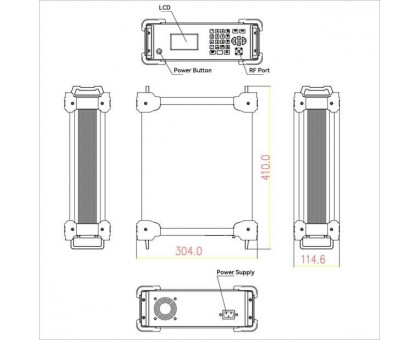

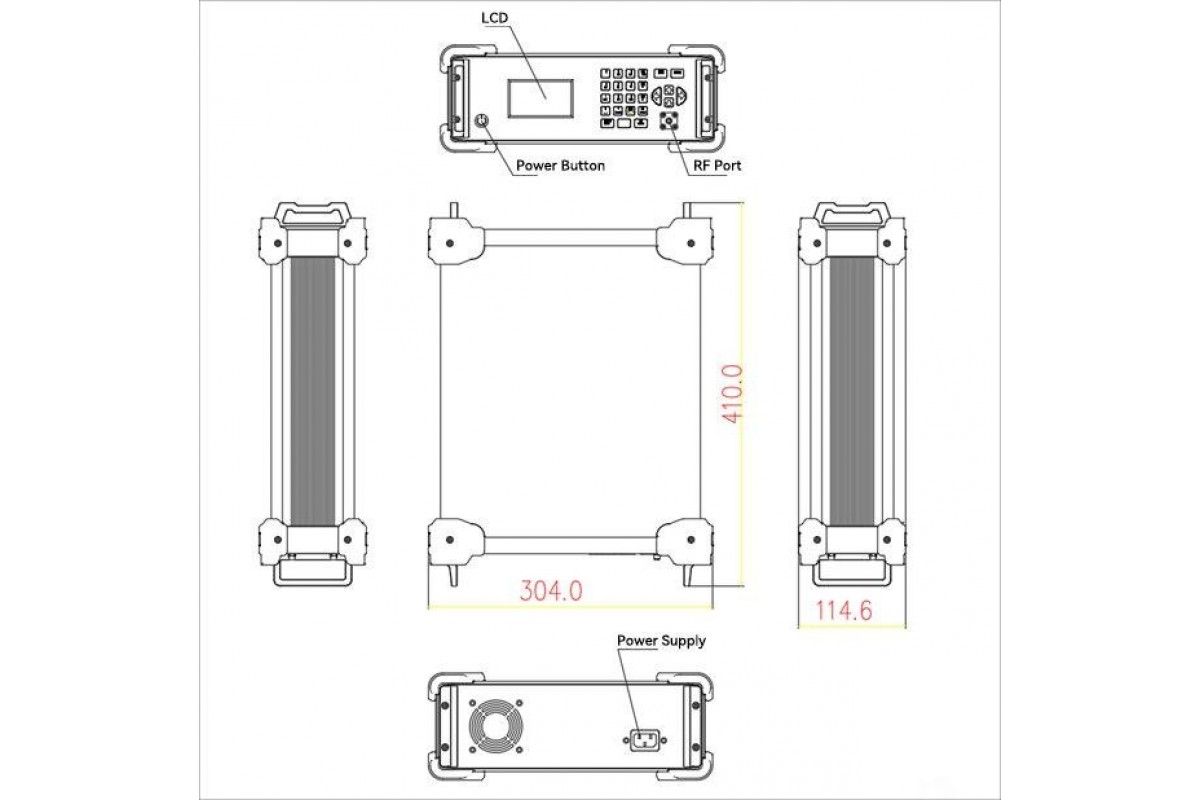

Модуль источника сигнала 9 кГц - 40 ГГц SIG-SRC-40G

SIG-SRC-40G закрывает роль лабораторного генератора: от 9 кГц до 40 ГГц в одном приборе, питание от розетки 220 В, управление кнопками с панели. Это не встраиваемый модуль, а настольный источник — им заменяют выбывший измерительный генератор, а не узел внутри блока.

Документация. Спецификация SIG-SRC-40G, PDF · Каталог линейки, PDF

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.

Чем он заменяет измерительный генератор

Уровень выхода регулируется от -40 до +15 дБм с разрешением 0,1 дБ, абсолютная точность установки ±1 дБ до 20 ГГц и ±0,5 дБ выше. Этого достаточно, чтобы работать калиброванным источником при настройке и поверке приёмных трактов, а не только источником несущей.

Что совпадает при замене

Питание. 220 В переменного тока — отдельный низковольтный источник не нужен.

Опора. Встроенный термостатированный OCXO плюс вход внешних 10 МГц уровнем 5 ± 3 дБм: прибор работает и автономно, и в общей опорной сетке.

Разъёмы. SMA-KFD до 20 ГГц, 2,92 мм выше.

Что уточнить до заказа

Два исполнения — до 20 ГГц и до 40 ГГц, цена и сроки различаются. Рабочий диапазон температур уже, чем у встраиваемых модулей серии: от -20 до +50 °C, для цеха это нормально, для полевой аппаратуры нет. Масса не более 4 кг.

Где применяется

Испытательные комплексы, поверка и настройка приёмных трактов, системы обработки сигналов, лабораторные и цеховые стенды.

Технические характеристики
