Источник сигнала с быстрой перестройкой частоты FFH-6218
2-18 ГГц — рабочая полоса гетеродинов радиолокационной и разведывательной аппаратуры, и именно её чаще всего приходится закрывать при замене снятого с поставки узла. FFH-6218 перекрывает её целиком, перестраиваясь за 1 мкс.
Документация. Спецификация FFH-6218, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Что совпадает при замене

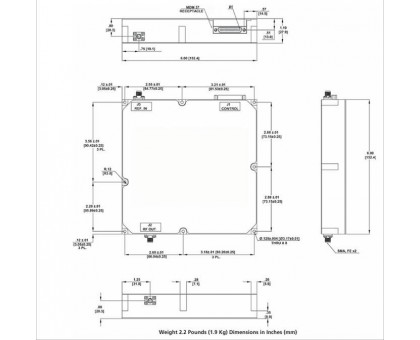

Корпус. 152,4 x 152,4 x 27,9 мм — общий для всей серии. FFH-6053, FFH-6218 и FFH-60220 взаимозаменяемы по посадочному месту, диапазон меняется без доработки стойки.
Опора. Внешние 100 МГц.
Выходной уровень. Не менее 13 дБм — достаточно, чтобы качать смеситель напрямую.
Что уточнить
Разрешение по частоте 1 кГц. Если предшественник давал шаг в единицы герц и это использовалось, замена по разрешению неравноценна — стоит сверить с задачей до заказа. Фазовый шум -90 дБн/Гц на отстройке 1 кГц и -100 дБн/Гц на 10 кГц.
Где применяется
Гетеродины радиолокационных и связных трактов, системы радиоконтроля и радиоэлектронного подавления, встроенный контроль, испытательные комплексы.
Технические характеристики
| Диапазон частот (МГц) | 2000 - 18 000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -100 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -110 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |

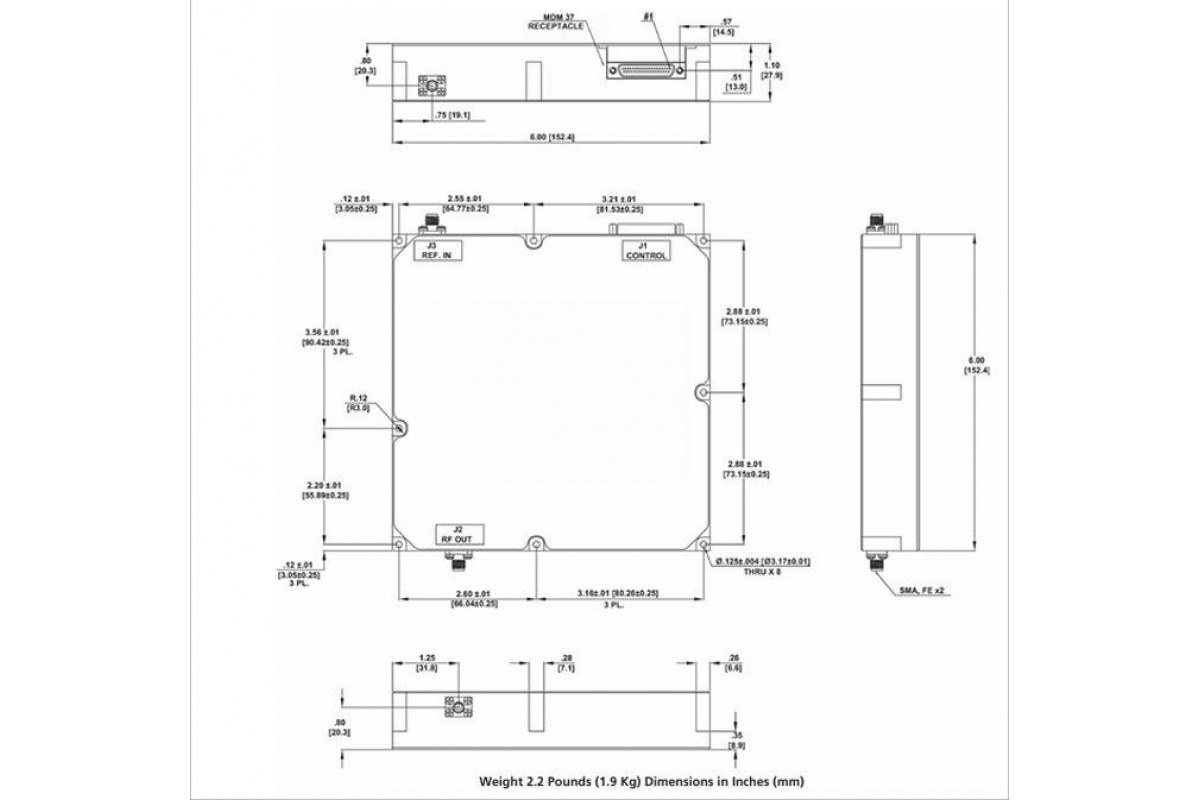

| Габариты (мм) | 152,4 x 152,4 x 27,9 |
