Источник сигнала с быстрой перестройкой частоты FFH-6053
Серию FFH ставят на место дорогого синтезатора прямого цифрового синтеза, когда от узла нужна скорость, а не тонкая сетка частот. FFH-6053 — младшая модель, диапазон 500-3000 МГц, перестройка за 1 мкс.
Документация. Спецификация FFH-6053, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Чем оправдана замена DDS
Разрешение по частоте 1 кГц против долей герца у DDS — если тракт работает по сетке каналов, разницы в работе не будет, а стоимость и сложность интеграции падают заметно. Выходная мощность не менее 13 дБм снимает вопрос о дополнительном усилителе на выходе гетеродина.
Что совпадает при замене
Опора. Внешние 100 МГц — тот же стандарт, что у большинства комплексов.
Стабильность. Точность ±2 PPM, старение ±1 PPM в год. Межповерочный интервал не сокращается.

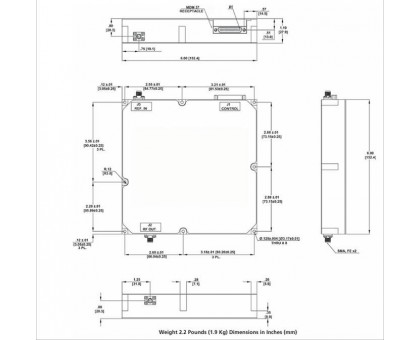

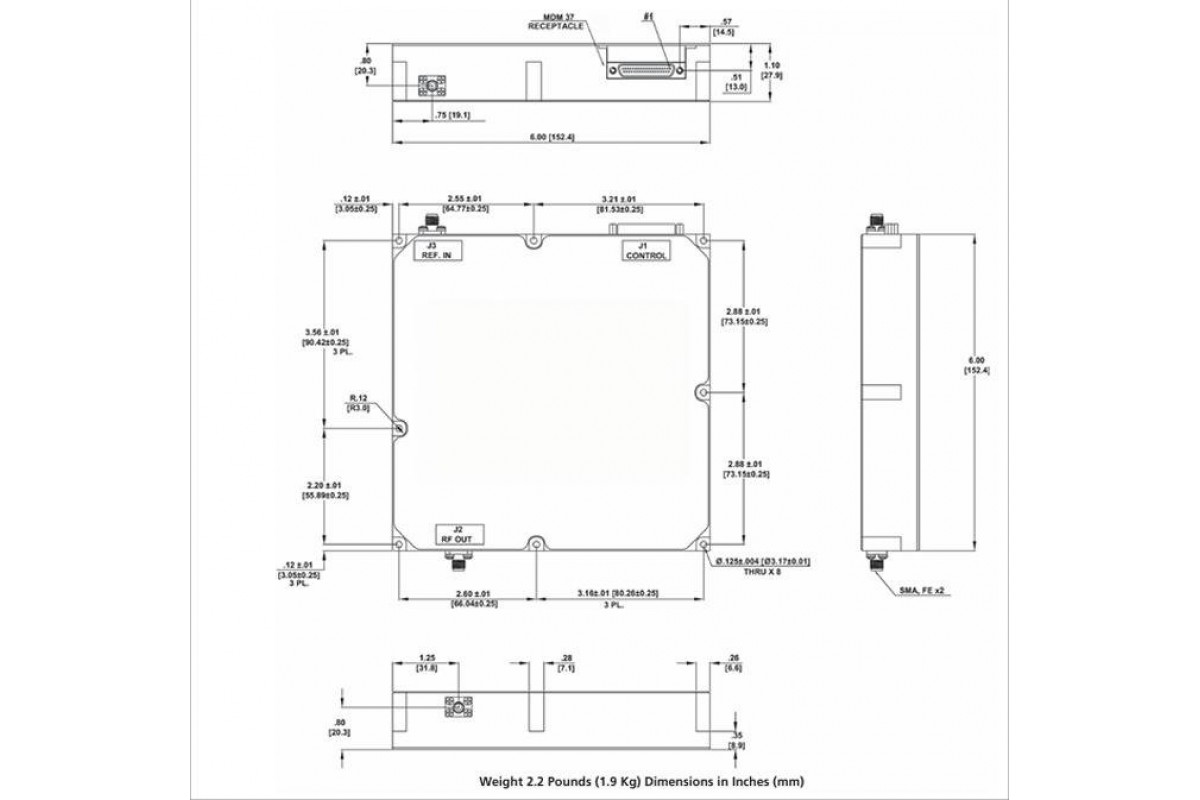

Корпус. 152,4 x 152,4 x 27,9 мм — единый для всей серии FFH, поэтому диапазон в готовой аппаратуре меняется без переделки посадочного места.
Шумовые характеристики
Фазовый шум -90 дБн/Гц на отстройке 1 кГц, -110 дБн/Гц на 10 кГц, -120 дБн/Гц на 10 МГц. Гармоники подавлены на 20 дБ, побочные составляющие на 50 дБ. Рабочий диапазон температур от -40 до +70 °C.
Где применяется
Формирование сигнала гетеродина, встроенный контроль аппаратуры, системы связи и радиоэлектронного подавления, испытательные стенды.
Технические характеристики
| Диапазон частот (МГц) | 500 - 3000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 100 Гц (дБн/Гц) | -77 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -110 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -115 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -115 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -120 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |
| Габариты (мм) | 152,4 x 152,4 x 27,9 |
