Источник сигнала с быстрой перестройкой частоты FFH-60220
FFH-60220 отличается от FFH-6218 только верхней границей — 20 ГГц вместо 18. Всё остальное в серии одинаково, поэтому выбор между ними решается одним вопросом: нужны ли два лишних гигагерца сверху.
Документация. Спецификация FFH-60220, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Почему это удобно при замене

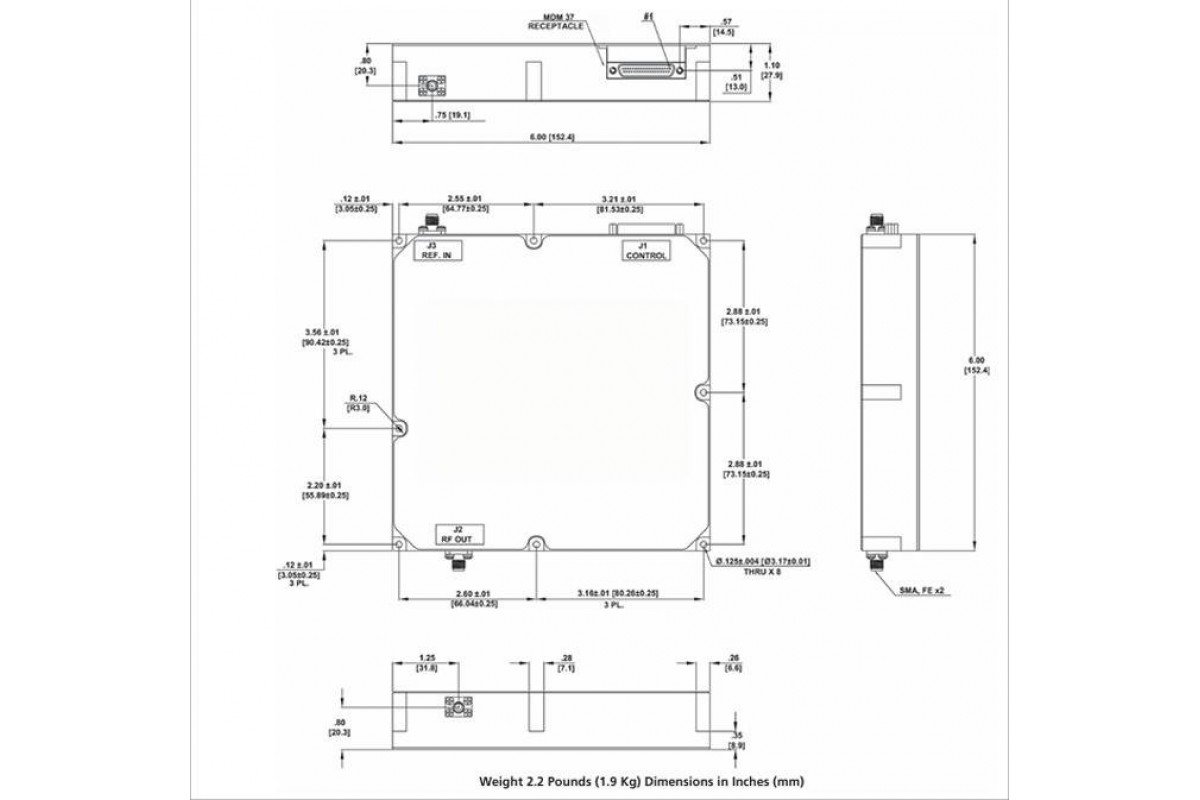

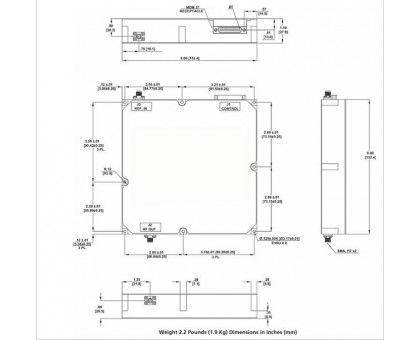

Корпус 152,4 x 152,4 x 27,9 мм одинаков у всех трёх моделей серии. Если аппаратура уже спроектирована под FFH-6053 или FFH-6218, переход на широкий диапазон не требует ни новой стойки, ни другой кабельной обвязки — меняется только модуль.
Что совпадает при замене
Опора. Внешние 100 МГц. Питание и климат. Рабочий диапазон от -40 до +70 °C. Стабильность. Точность ±2 PPM, старение ±1 PPM в год — поверочный цикл прежний.
Что уточнить
Разрешение 1 кГц, гармоники подавлены на 20 дБ. Для трактов, где требуется чистый спектр без дополнительной фильтрации, этого может не хватить.
Где применяется
Гетеродины широкополосных приёмопередающих трактов, комплексы радиоконтроля, системы радиоэлектронного подавления, стенды встроенного контроля.
Технические характеристики
| Диапазон частот (МГц) | 2000 - 20 000 |
| Старение | ±1 PPM в год |
| Точность частоты | ±2 PPM |
| Выходная мощность, мин. (дБм) | 13 |
| Время переключения (мкс) | 1 |
| Разрешение по частоте (кГц) | 1 |
| Фазовый шум, отстройка 1 кГц (дБн/Гц) | -90 |
| Фазовый шум, отстройка 10 кГц (дБн/Гц) | -100 |
| Фазовый шум, отстройка 100 кГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 1 МГц (дБн/Гц) | -105 |
| Фазовый шум, отстройка 10 МГц (дБн/Гц) | -110 |
| Гармоники, макс. (дБн) | -20 |
| Побочные составляющие (дБн) | -50 |
| Внешняя опора (МГц) | 100 |
| Рабочая температура (°C) | -40 ... +70 |
| Габариты (мм) | 152,4 x 152,4 x 27,9 |
