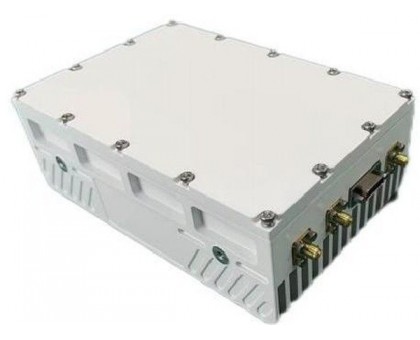

Синхронный понижающий преобразователь диапазона Q DCV-Q-4020
DCV-Q-4020 берут не за усиление, а за синхронность. Все каналы преобразования работают от одного гетеродина 37,9 ГГц, поэтому фазовые соотношения между ними сохраняются — без этого не работают антенные решётки и угловое пеленгование.
Документация. Спецификация DCV-Q-4020, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
Частотный план фиксированный
Вход 40,1-40,2 ГГц, выход 2,2-2,3 ГГц, гетеродин 37,9 ГГц. В отличие от конвертеров LNB здесь ничего не выбирается — план один. Синхронизация по внешней опоре 100 МГц уровнем 0 дБм.
???? Что обязательно уточнить до заказа
Число синхронных каналов в каталоге не указано. Для многоканального применения это первый вопрос: от него зависит, сколько преобразователей нужно на решётку. Запрашиваем у поставщика вместе с заявкой.
Что учесть при монтаже

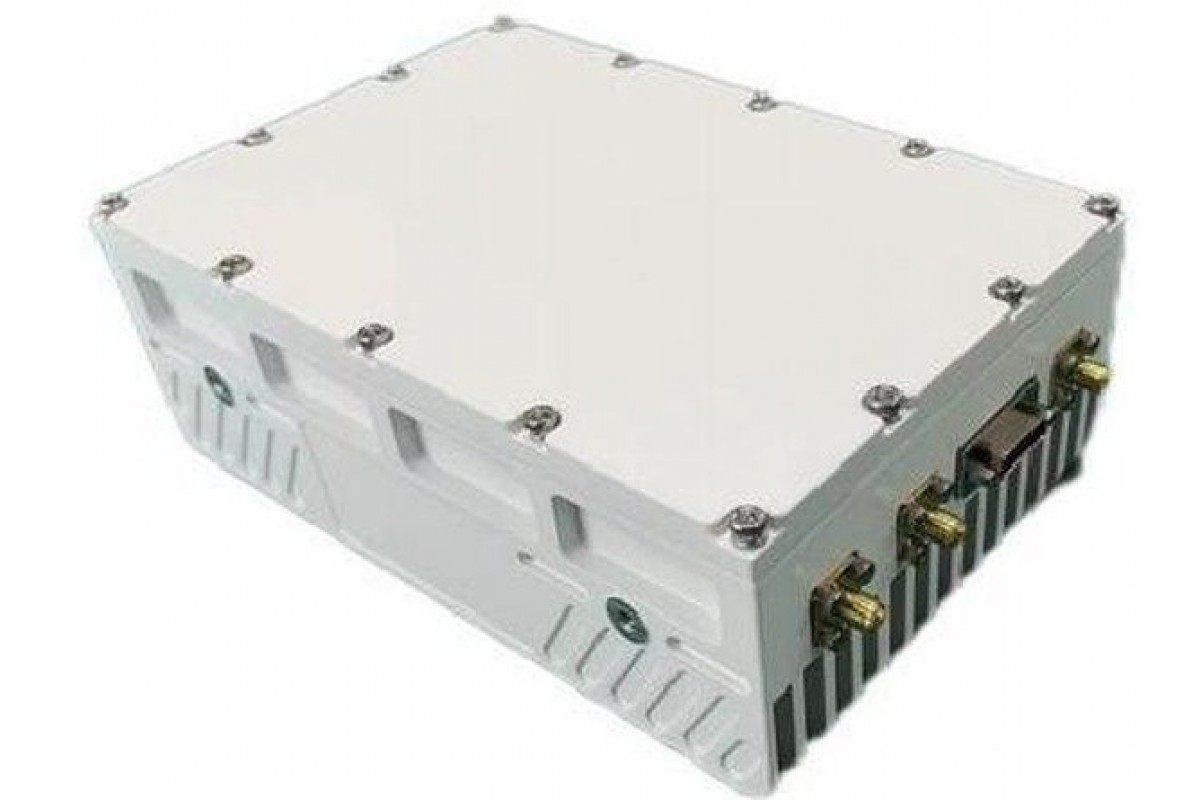

Потребление до 20 Вт от +28 В — это заметно больше, чем у конвертеров LNB на 24 В и 4 Вт. Источник питания и тепловой режим стойки надо пересчитать. Габариты 180 x 121 x 65 мм, корпус IP65. Вход волноводный WR22, выход и опорный вход SMA-K, питание и управление через J30J-21.
Характеристики тракта
Усиление не менее 25 дБ при неравномерности ±3 дБ по всему температурному диапазону, типовая выходная мощность 5 дБм. Зеркальный канал подавлен на 40 дБн, побочные составляющие не более -55 дБн при выходе 0 дБм. Фазовый шум -73 дБн/Гц на отстройке 1 кГц.
Где применяется
Приёмные тракты земных станций диапазона Q, многоканальные приёмные системы, антенные решётки с сохранением фазовых соотношений, комплексы радиоконтроля.
Технические характеристики
| ВЧ-частота | 40,1 - 40,2 ГГц |
| Частота ПЧ | 2,2 - 2,3 ГГц |
| Частота гетеродина | 37,9 ГГц |
| Опорная частота | 100 МГц, 0 дБм |
| Коэффициент усиления | не менее 25 дБ |
| Неравномерность усиления | ±3 дБ в течение всего температурного диапазона |
| Выходная мощность | 5 дБм тип. |
| Фазовый шум | не более -63 дБн/Гц при 100 Гц; -73 при 1 кГц; -83 при 10 кГц; -93 при 100 кГц |
| Подавление зеркального канала | 40 дБн |
| Побочные составляющие | не более -55 дБн при выходном сигнале 0 дБм |
| Гармоники | не более -40 дБн при выходном сигнале -10 дБм |
| КСВН входа | не более 2 |
| Питание / потребление | +28 В / не более 20 Вт |
| Габариты (мм) | 180 x 121 x 65 |
| ВЧ-вход | WR22 |
| ПЧ-выход / опорный вход | SMA-K |
| Интерфейс питания и управления | J30J-21 |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +65 °C |
