Малошумящий усилитель 92-98 ГГц LNA-W-9298

Полоса 92-98 ГГц — одно из немногих окон, где высокое угловое разрешение сочетается с приемлемым затуханием в атмосфере. Отсюда и применения: радиовидение, радиометрия, ближняя радиолокация. LNA-W-9298 закрывает эту полосу целиком.

Документация. Спецификация LNA-W-9298, PDF · Каталог линейки, PDF

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.

Это не блок, а компонент — учитывайте при замене

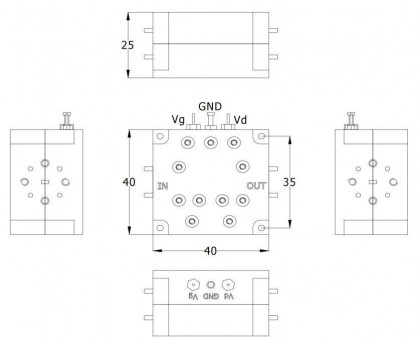

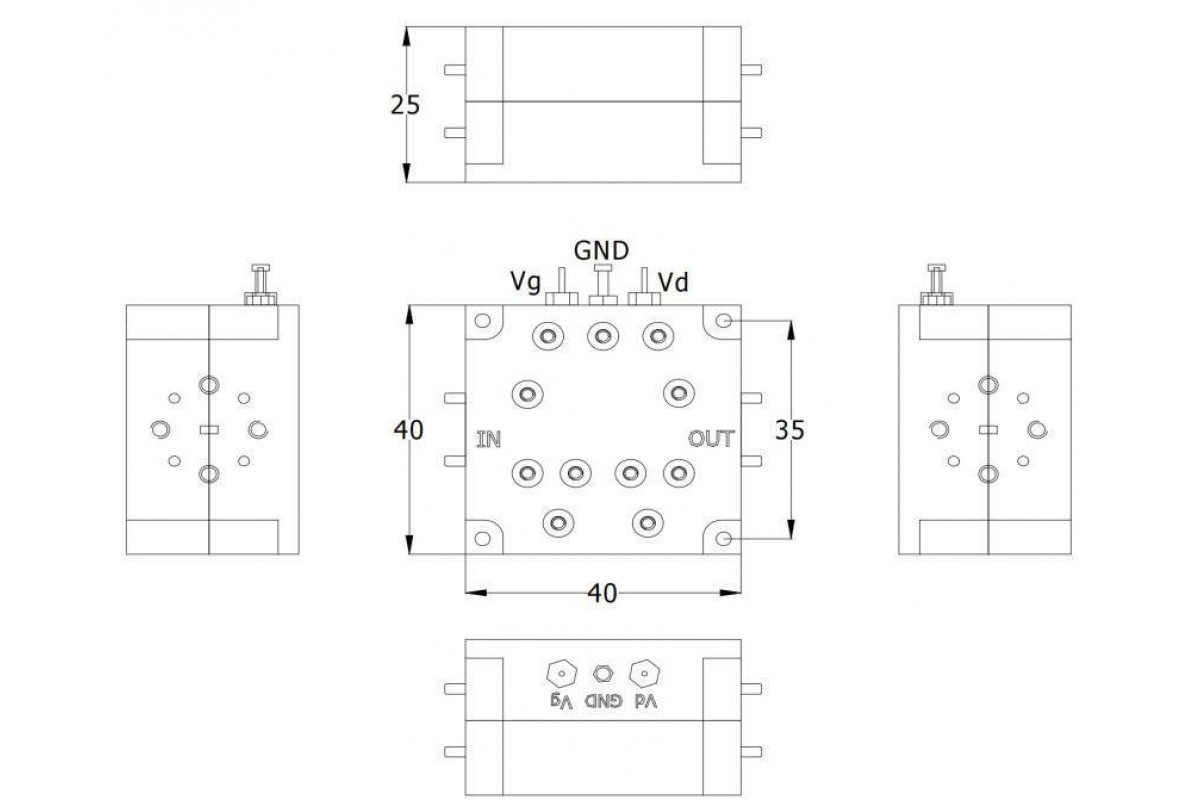

Изделие поставляется кристаллом или модулем с пятью выводами: ВЧ-вход, ВЧ-выход, питание стока, напряжение затвора и земля. Собственного корпуса, разъёмов и стабилизатора питания нет — их обеспечивает несущая плата. Если предшественником был готовый усилительный блок, замена потребует обвязки.

Режим питания

Vd = 5 В при токе стока 90 мА, напряжение затвора -1,58 В. Отрицательное смещение на затвор нужно подать до подачи стокового питания — обычная последовательность для полевых транзисторов, но её стоит заложить в схему включения.

Что получаете

Усиление малого сигнала 19 дБ при неравномерности не более ±0,5 дБ, коэффициент шума 4,5 дБ. КСВН входа и выхода 1,5 — согласование с последующими каскадами не требует дополнительных звеньев. Рабочая температура от -55 до +85 °C, изделие пригодно для бортовой аппаратуры.

Что уточнить до заказа

В каталоге заголовок раздела указывает 90-98 ГГц, а таблица характеристик — 92-98 ГГц; мы приводим значение из таблицы. Условия хранения указаны как +5...+35 °C, что для такого изделия нетипично узко — уточняем у поставщика.

Где применяется

Приёмные тракты миллиметрового диапазона, радиометрия, системы радиовидения, ближняя радиолокация, испытательная аппаратура диапазона W.

Технические характеристики
