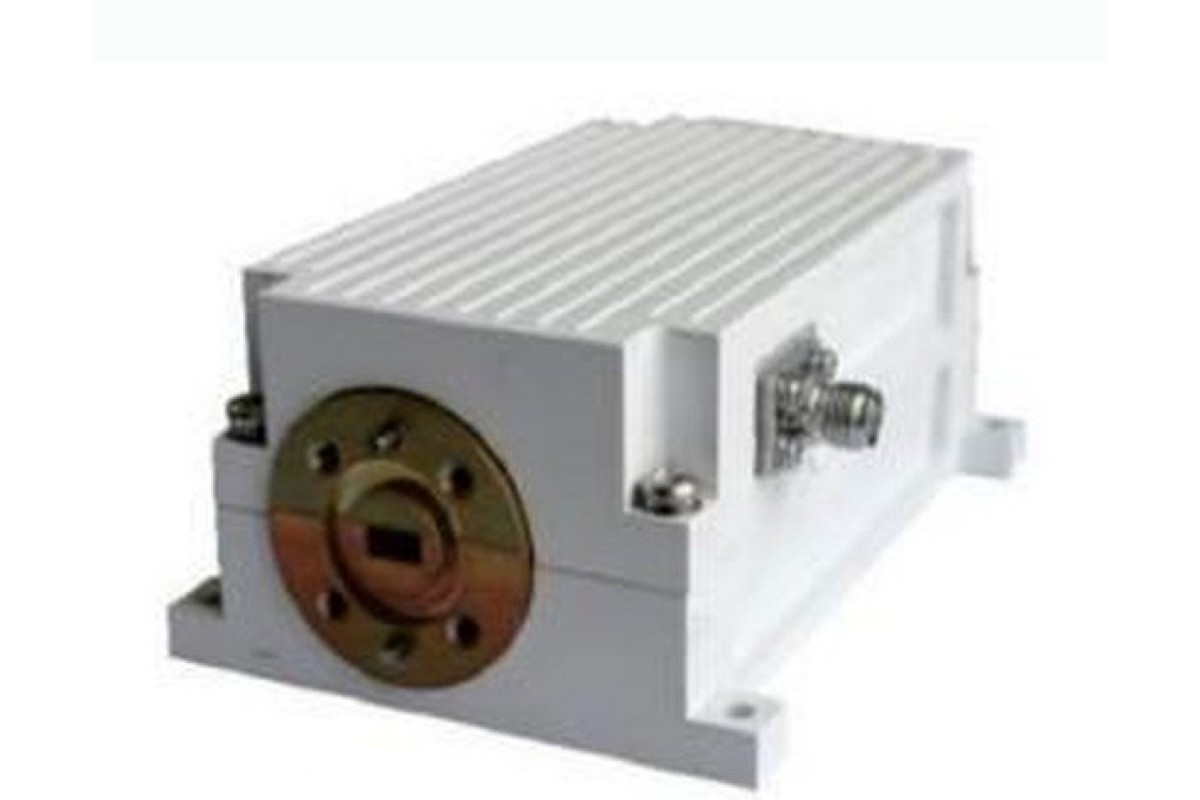

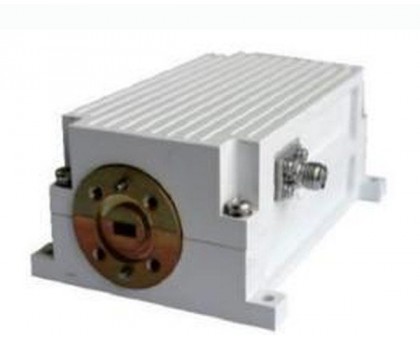

Малошумящий усилитель диапазона Q 36-41 ГГц LNA-Q-3641

LNA-Q-3641 ставят первым каскадом приёмного тракта земной станции диапазонов Q и V. Конструкция рассчитана не только на стационарную установку: изделие держит вибрацию и перепады температуры, поэтому годится для автомобильных, корабельных и авиационных платформ.

Документация. Спецификация LNA-Q-3641, PDF · Каталог линейки, PDF

Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.

Что совпадает при замене

Питание. 24 ± 4 В постоянного тока, всего 2 Вт. Для первого каскада это мало — тепловой режим блока не меняется.

Согласование. КСВН входа и выхода не более 1,5:1 — усилитель встаёт между антенно-фидерным трактом и смесителем без дополнительных согласующих звеньев.

Управление. Усиление регулируется в пределах 30 дБ шагом 0,5 дБ, предусмотрено дистанционное управление. Если в тракте была АРУ по внешней команде, схема сохраняется.

Ради чего меняют

Усиление более 50 дБ при коэффициенте шума менее 2,5 дБ в корпусе 70 x 87 x 33 мм — на GaN-компонентах и многокаскадной схеме. Неравномерность усиления не более 0,5 дБ в любой полосе 100 МГц и не более 1,5 дБ в полосе 1 ГГц: для широкополосного сигнала это определяет, нужна ли коррекция АЧХ. Разброс групповой задержки по диапазону не более 1 нс.

Что уточнить до заказа

В каталоге производителя таблица характеристик по этой позиции обрывается — часть параметров, судя по вёрстке, потеряна. Полную спецификацию запрашиваем у поставщика вместе с заявкой.

Где применяется

Приёмные тракты земных станций спутниковой связи диапазонов Q и V, мобильные и корабельные станции, авиационные терминалы связи.
