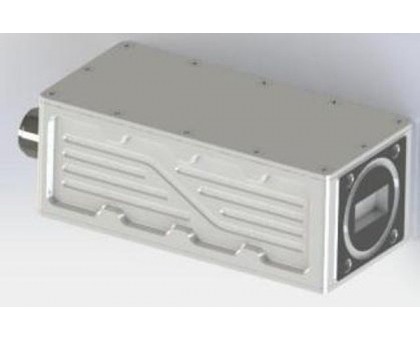

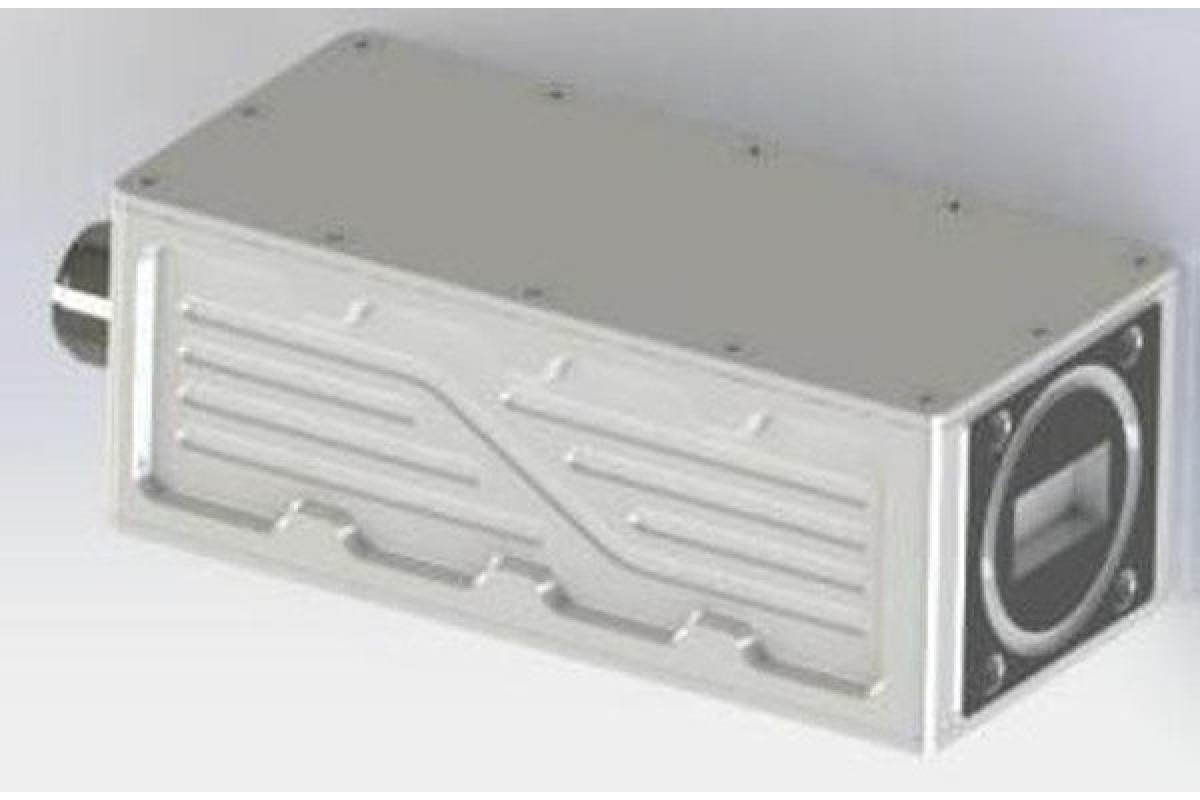

Малошумящий блок-конвертер LNB диапазона Ku 10,7-12,75 ГГц
LNB-KU-1275 меняют целиком приёмную часть облучателя: шум 0,8 дБ и усиление 40-60 дБ позволяют обойтись без отдельного предусилителя перед конвертером. Вход волноводный WR75, выход SMA-K — стандартная пара для земных станций Ku.
Документация. Спецификация LNB-KU-1275, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
???? Главное при заказе — частотный план
Исполнение определяется частотой гетеродина, и подобрать надо ровно ту, что была у заменяемого конвертера, иначе сдвинется вся промежуточная частота. Доступны двенадцать готовых сочетаний гетеродина, входной и выходной полосы — таблица ниже. Есть и двухдиапазонное исполнение с переключением гетеродина 9,75 и 10,6 ГГц напряжением питания: 12-14 В и 15,5-24 В соответственно.
Что совпадает при замене
Питание. 24 В, потребление не более 4 Вт. Есть защита и сигнализация по перенапряжению и перегрузке по току.
Опора. Работает и от внешних 10 МГц, и от встроенного генератора — конвертер встраивается в синхронизированный комплекс или живёт автономно.
Условия. Корпус 150 x 60 x 45 мм, степень защиты IP65, от -40 до +65 °C. Мачтовая установка без дополнительного гермобокса.
Линейность
Выходная мощность при компрессии 1 дБ типово 15 дБм, точка пересечения третьего порядка 25 дБм, подавление зеркального канала 40 дБн. Фазовый шум -75 дБн/Гц на 1 кГц, -85 на 10 кГц, -95 на 100 кГц.
Где применяется
Приёмные тракты земных станций спутниковой связи диапазона Ku, VSAT-терминалы, корабельные и мобильные станции, системы приёма телевизионного сигнала.
Технические характеристики
| ВЧ-частота | 10,7 - 12,75 ГГц |
| Частота ПЧ | 950 - 2150 МГц или 2500 - 3000 МГц |
| Частота гетеродина | 9,75 / 10 / 10,75 / 11,2 / 11,3 ГГц, по заказу |
| Опорная частота | внешняя 10 МГц или внутренняя |
| Коэффициент усиления | 40 - 60 дБ, неравномерность не более 6 дБ |
| Коэффициент шума (NF) | 0,8 дБ тип. при 25 °C |
| Выходная мощность при компрессии 1 дБ | 15 дБм тип. |
| Точка пересечения третьего порядка IP3 | 25 дБм тип. |
| Фазовый шум | не более -75 дБн/Гц при 1 кГц; -85 при 10 кГц; -95 при 100 кГц |
| Подавление зеркального канала | 40 дБн |
| КСВН входа | 2:1 |
| Питание / потребление | 24 В / не более 4 Вт |
| Интерфейс мониторинга | RS422 |
| Габариты (мм) | 150 x 60 x 45 |
| ВЧ-вход / ПЧ-выход | WR75 / SMA-K |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +65 °C |
Варианты частотных планов по заказу (гетеродин / ВЧ-вход / ПЧ-выход, ГГц)
| Вариант 1 | 9,75 / 10,7-11,8 / 0,95-1,05 |
| Вариант 2 | 10 / 10,95-11,8 / 0,95-1,8 |
| Вариант 3 | 10 / 10,95-12,1 / 0,95-2,1 |
| Вариант 4 | 10,25 / 11,2-11,7 / 0,95-1,45 |
| Вариант 5 | 10,5 / 11,45-12,2 / 0,95-1,7 |
| Вариант 6 | 10,6 / 11,7-12,75 / 1,1-2,15 |
| Вариант 7 | 10,7 / 11,65-12,75 / 0,95-2,05 |
| Вариант 8 | 10,75 / 11,7-12,75 / 0,95-2 |
| Вариант 9 | 11,2 / 12,2-12,75 / 1-1,55 |
| Вариант 10 | 11,25 / 12,2-12,75 / 0,95-1,5 |
| Вариант 11 | 11,3 / 12,25-12,75 / 0,95-1,45 |
| Вариант 12, двухдиапазонный | 9,75 при 12-14 В: 10,7-11,7 / 0,95-1,95; 10,6 при 15,5-24 В: 11,7-12,75 / 1,1-2,15 |
