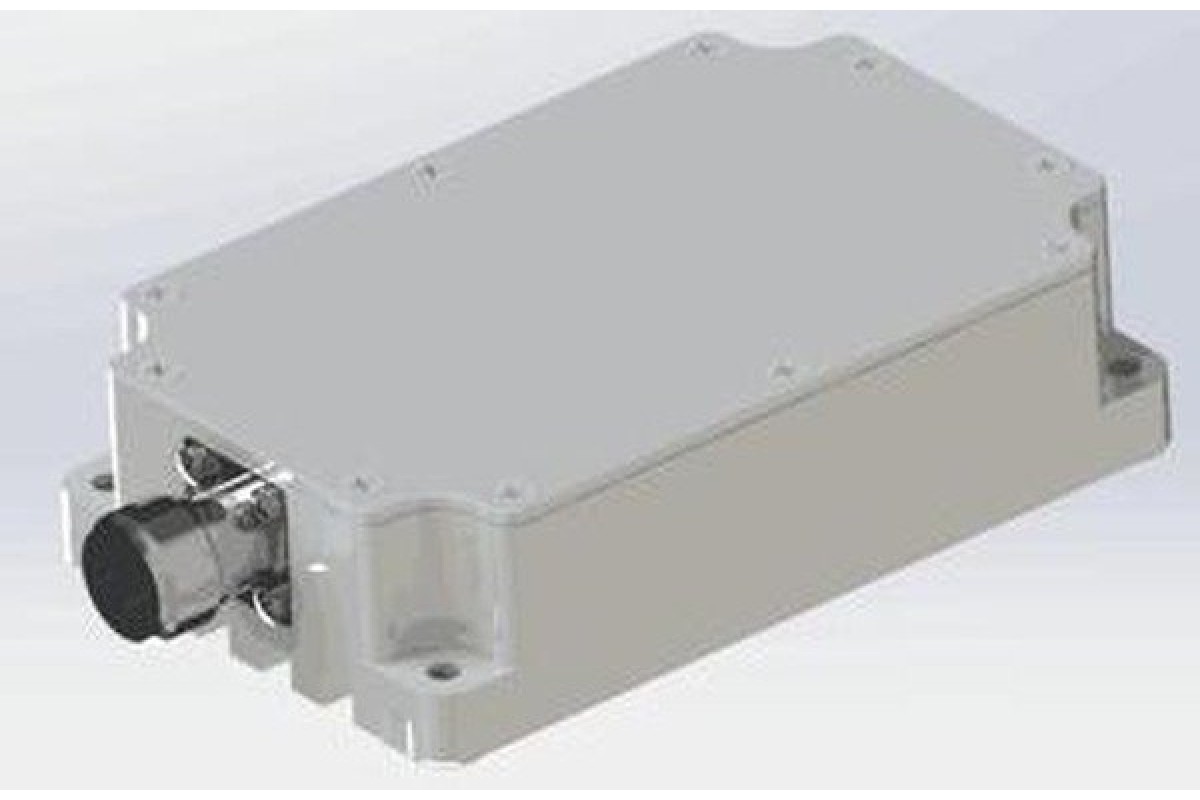

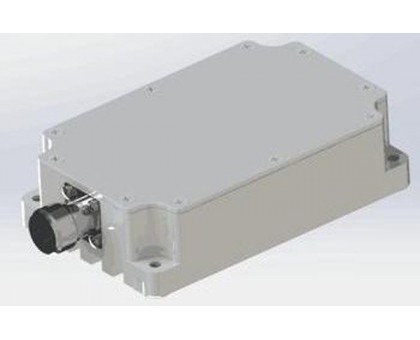

Малошумящий блок-конвертер LNB диапазона Ka LNB-KA-1920
LNB-KA-1920 — первое активное звено приёмного тракта земной станции Ka. Выход всегда 950-2150 МГц, то есть стандартная ПЧ, под которую рассчитан любой современный модем: менять кабельную часть и приёмник при замене конвертера не придётся.
Документация. Спецификация LNB-KA-1920, PDF · Каталог линейки, PDF
Поставка под заказ. Ориентировочный срок - от одного до полутора месяцев. Цена по запросу.
???? Главное при заказе — частотный план
Гетеродин выбирается из ряда 17,2 / 18,2 / 19,2 / 20,3 ГГц, в каталоге семь готовых сочетаний, включая двухгетеродинное исполнение 17,25 и 21,15 ГГц. Взять надо ровно тот план, что был у заменяемого конвертера, иначе весь спутниковый ствол уедет по промежуточной частоте.
Что важно для круглогодичной станции
Неравномерность усиления не более ±2 дБ по всему диапазону температур, а не только при 25 °C. Для мачтовой установки это ключевая строка: уровень на входе модема не поплывёт между зимой и летом. Корпус 110 x 70 x 30 мм, IP65, от -40 до +65 °C, гермобокс не нужен.
Что совпадает при замене
Питание. 24 В, не более 4 Вт, есть защита и сигнализация по перенапряжению и перегрузке.
Опора. Внешние 10 МГц или встроенный генератор.
Разъёмы. Вход WR42, выход SMA-K.
???? Что перепроверить у поставщика
В русском переводе каталога строка входной частоты напечатана как «17,7 ~ 12,2 ГГц» — верхняя граница явно искажена при вёрстке, такого диапазона не бывает. По таблице частотных планов получается 17,7-22,2 ГГц, и мы приводим именно это значение, но подтверждаем его у поставщика при заказе. Выдумывать цифру не стали.
Где применяется
Приёмные тракты земных станций диапазона Ka, широкополосные спутниковые терминалы, мобильные и корабельные станции связи.
Технические характеристики
| ВЧ-частота | 17,7 - 22,2 ГГц, по исполнению (уточняется у поставщика) |
| Частота ПЧ | 950 - 2150 МГц |
| Частота гетеродина | 17,2 / 18,2 / 19,2 / 20,3 ГГц, по заказу |
| Опорная частота | внешняя 10 МГц или внутренняя |
| Коэффициент усиления | 40 - 60 дБ |
| Неравномерность усиления | ±2 дБ в течение всего диапазона температур |
| Коэффициент шума (NF) | 1,3 - 1,6 дБ тип. при 25 °C |
| Выходная мощность при компрессии 1 дБ | 15 дБм тип. |
| Точка пересечения третьего порядка IP3 | 25 дБм тип. |
| Фазовый шум | не более -73 дБн/Гц при 1 кГц; -83 при 10 кГц; -93 при 100 кГц |
| Подавление зеркального канала | 40 дБн |
| Побочные составляющие | не более -55 дБн при выходном сигнале -10 дБм |
| Гармоники | не более -40 дБн при выходном сигнале -10 дБм |
| КСВН входа | не более 2 |
| Питание / потребление | 24 В / не более 4 Вт |
| Габариты (мм) | 110 x 70 x 30 |
| ВЧ-вход / ПЧ-выход | WR42 / SMA-K |
| Степень защиты | IP65 |
| Рабочая температура | -40 °C ... +65 °C |
Варианты частотных планов по заказу (гетеродин / ВЧ-вход / ПЧ-выход, ГГц)
| Вариант 1 | 17,2 / 18,2-19,2 / 1-2 |
| Вариант 2 | 17,25 / 18,2-19,2 / 0,95-1,95 |
| Вариант 3 | 18,2 / 19,2-20,2 / 1-2 |
| Вариант 4 | 18,25 / 19,2-20,2 / 0,95-1,95 |
| Вариант 5 | 19,2 / 20,2-21,2 / 1-2 |
| Вариант 6 | 19,2 / 20,2-21,2 / 0,95-1,95 |
| Вариант 7, двухгетеродинный | 17,25: 18,2-19,2 / 0,95-1,95 и 21,15: 19,2-20,2 / 0,95-1,95 |
