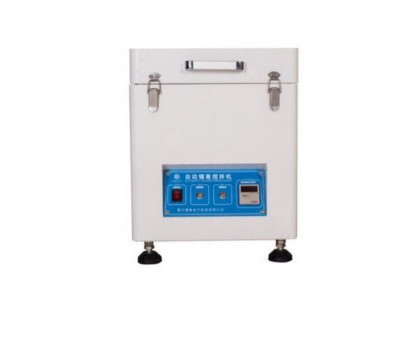

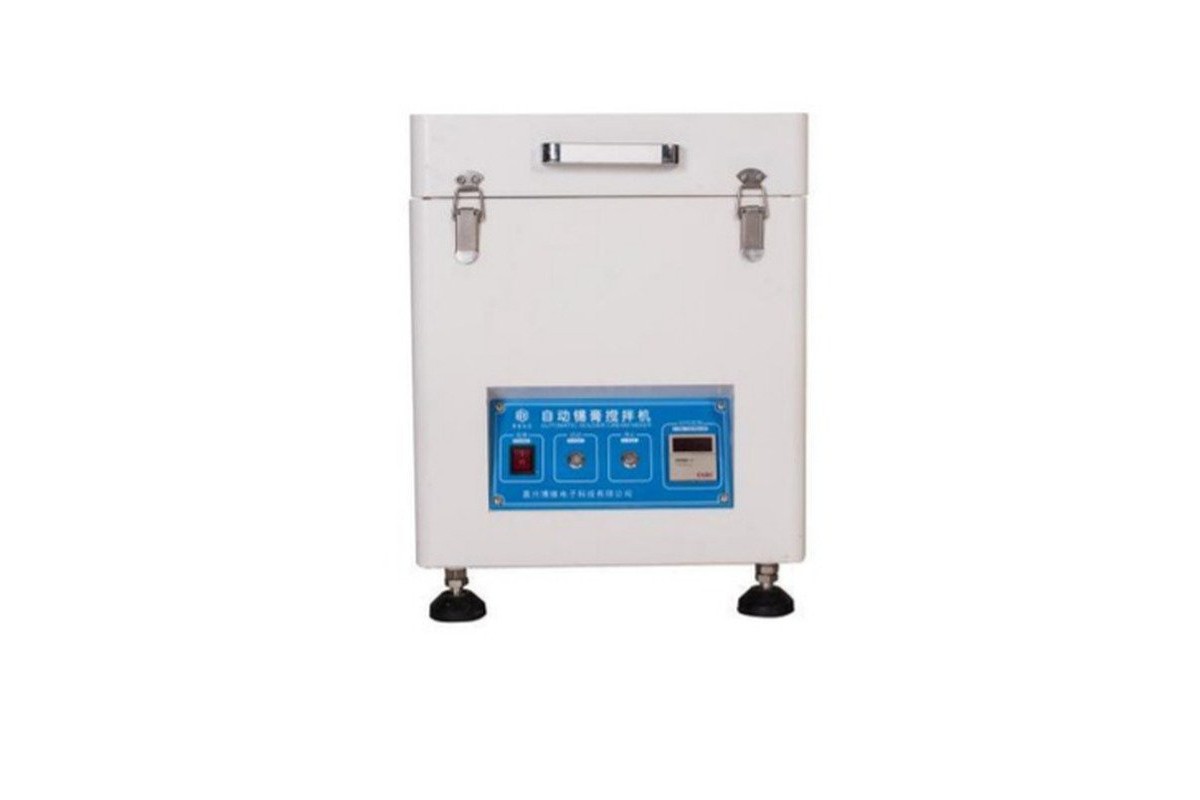

Полностью автоматический миксер паяльной пасты RU-500S

Полностью автоматический миксер паяльной пасты RU-500S: оборудование для сборки и контроля электронных узлов. River Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

RU-500S — машина, с которой начинается любая смена на SMT-участке. Паяльная паста после хранения в холодильнике расслаивается: флюс отделяется от металлического порошка, и печать таким материалом даёт нестабильный отпечаток. Ручное перемешивание шпателем вносит в пасту воздух и влагу, ускоряя окисление. Миксер решает обе проблемы: паста перемешивается центробежно, прямо в закрытой заводской банке, без контакта с атмосферой.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Принцип — планетарное движение: первичное вращение на 400 об/мин сочетается со вторичным самовращением банки на 300 об/мин при скорости двигателя 1350 об/мин. За счёт этого материал прорабатывается по всему объёму, а не только у стенок. За один цикл обрабатываются две банки по 1000 грамм — это стандартная фасовка 500 г с запасом по объёму.

Время цикла задаётся электронно с шагом от 0,01 секунды и до 99 часов, значение выводится на цифровой LED-дисплей. Банки фиксируются удобным и безопасным зажимом, верхнее смотровое окно позволяет контролировать процесс. Штатно подходят банки с прямым горлышком диаметром 60-70 мм; под другую тару возможна индивидуальная настройка. Машина настольная, потребляет 60 Вт от обычной сети 220 В.

Ключевые особенности

• Центробежное перемешивание в закрытой банке — без контакта пасты с воздухом
• Одновременное вращение и самовращение: 400 и 300 об/мин
• Две банки по 1000 г за цикл
• Электронный таймер от 0,01 с до 99 часов, LED-индикация
• Верхнее смотровое окно и безопасная фиксация банок
• Банки с прямым горлышком диаметром 60-70 мм; иная тара по заказу
• Потребление 60 Вт, питание от сети 220 В
• Настольное исполнение, габариты 400 x 400 x 500 мм

Применение

Подготовка паяльной пасты перед трафаретной печатью на любом SMT-участке. Входит в типовую комплектную линию с установщиком RU-F660 первой позицией спецификации. Также применяется для перемешивания токопроводящих клеев и других вязких материалов в заводской таре.

Технические характеристики

Как подготовить запрос

План размещения и перечень инженерных подключений с ответственными за подготовку. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
