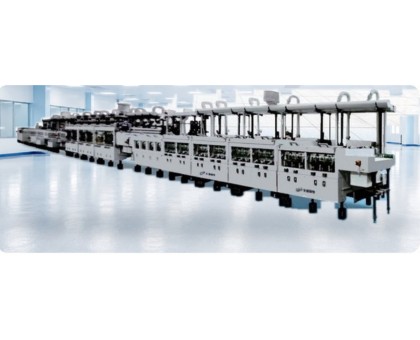

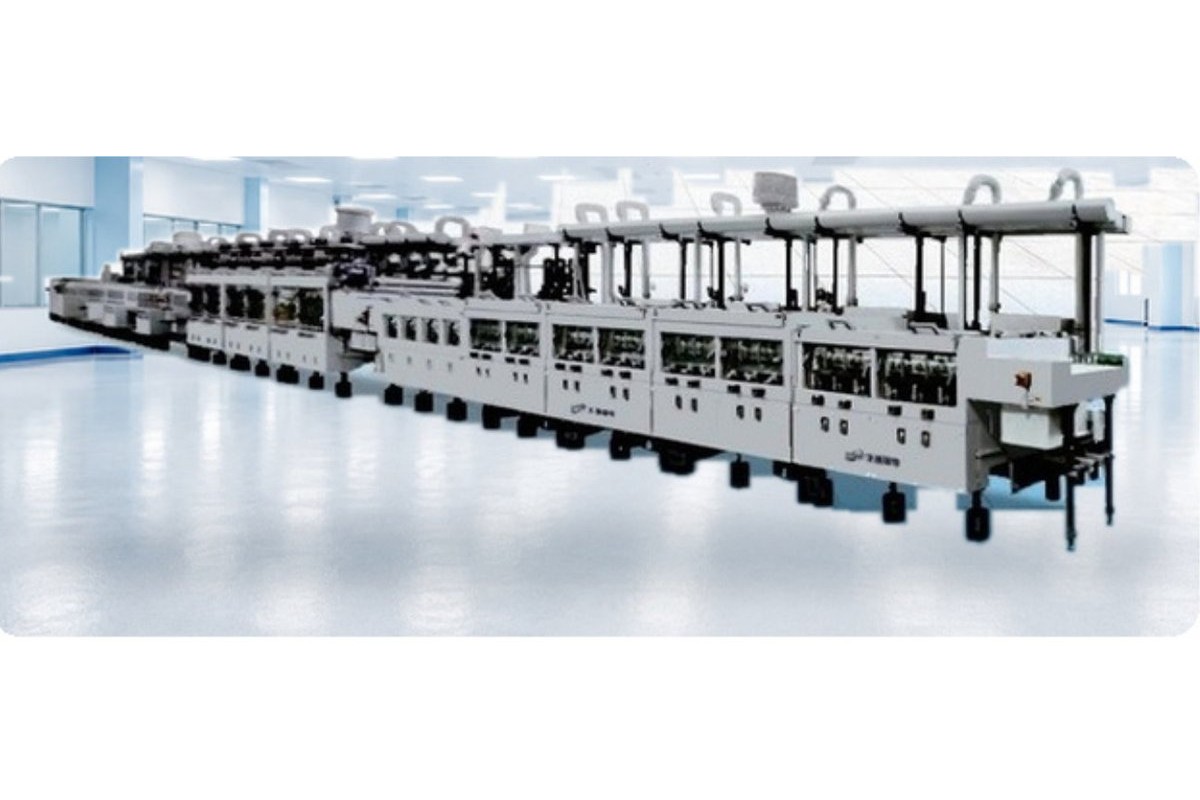

Линия SES — снятие резиста, травление и снятие олова PCB-SES-LINE

Линия SES — снятие резиста, травление и снятие олова PCB-SES-LINE: оборудование для изготовления печатных плат. River Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

SES (Strip — Etch — Strip) — линия наружных слоёв, зеркальная по смыслу линии DES, но работающая по другой схеме защиты. Рисунок наружного слоя формируется методом «tenting»-альтернативы: после рисунчатой гальваники медь проводников закрыта осаждённым оловом, а фоторезист остаётся на пробельных местах. Линия последовательно снимает резист, вытравливает открывшуюся базовую медь и затем снимает оловянную маску, оставляя чистый медный рисунок.

Документация
Спецификация на изделие (PDF)
Каталог: линии производства печатных плат (PDF)

Для наружного слоя нормируемые параметры отличаются от внутреннего: линия рассчитана на минимальную ширину проводника и зазор 3 mil, коэффициент травления заявлен не менее 4 при равномерности C.O.V. не менее 97%. Более высокий коэффициент травления здесь оправдан — на наружном слое медь толще за счёт гальванического наращивания, и без узкого профиля протрава боковой подтрав съел бы проводник по ширине.

Равномерность обеспечивает компенсационная система: она выравнивает условия травления по площади панели, компенсируя влияние слоя травильного раствора, который иначе задерживается на верхней стороне и замедляет реакцию. Рабочие зоны закрыты прозрачными панелями, оператор контролирует прохождение панели визуально, не вскрывая линию. Управление автоматическое, с интеграцией в MES.

Ключевые особенности

• Полный цикл SES за один проход: снятие резиста, травление, снятие олова
• Минимальная ширина проводника и зазора 3 mil / 3 mil
• Равномерность травления C.O.V. не менее 97%
• Коэффициент травления не менее 4
• Компенсационная система повышает равномерность травления по площади панели
• Прозрачные панели для визуального контроля
• Интеграция с MES

Применение

Участок наружных слоёв на производстве двусторонних и многослойных печатных плат: обработка панелей после рисунчатой гальваники меди и олова. Применяется на заводах жёстких, гибких и гибко-жёстких плат при серийном выпуске.

Технические характеристики

Как подготовить запрос

План размещения и перечень инженерных подключений с ответственными за подготовку. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
